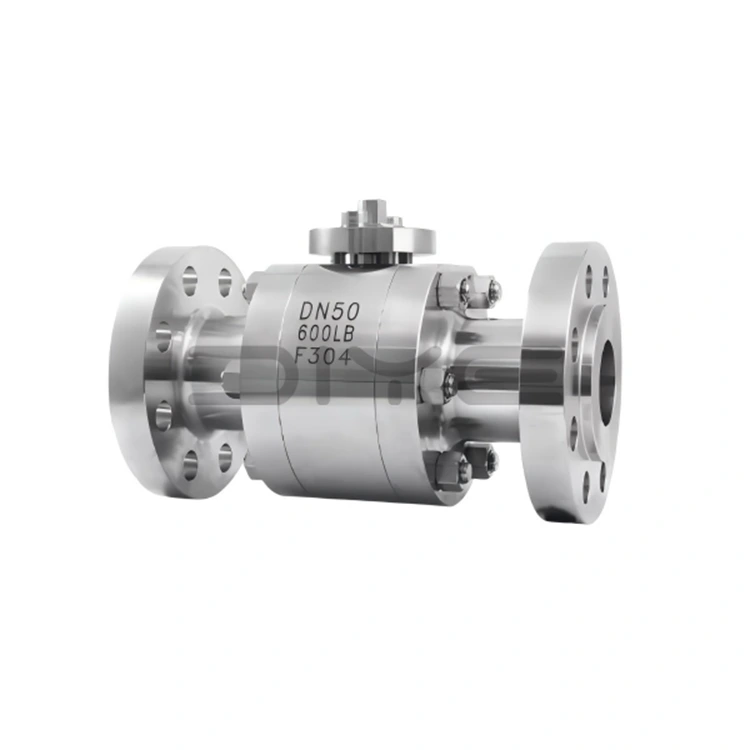

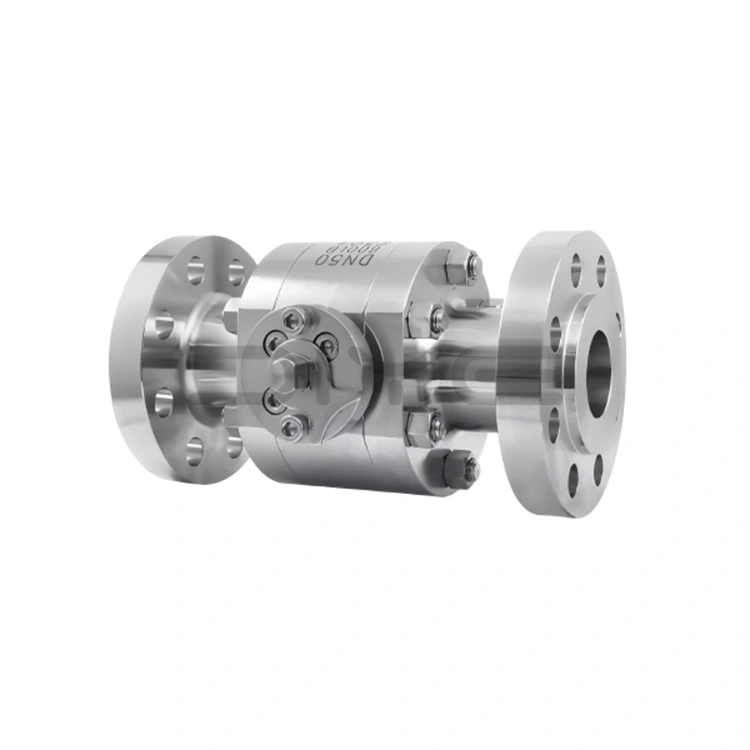

Visokotlačni krogelni ventil s prirobnico iz kovanega jekla

Serija visokotlačnih krogelnih ventilov s prirobnico iz kovanega jekla DIYE VALVE je zasnovana, izdelana in preizkušena v strogem skladu z več domačimi in mednarodnimi standardi, da se zagotovi, da zmogljivost izdelka ustreza globalnim inženirskim potrebam.

- Standardi za načrtovanje in proizvodnjo: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Standardi prirobnične povezave: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Standardi strukturne dolžine: ASME B16.10

- Standardi testiranja: GB/T 13927, ISO 5208

Standardni nazivni premeri: DN10~DN300 (1/4"~12"), nazivni tlaki: razred 150~razred 600 (PN10~PN100); na voljo so visokotlačne nestandardne specifikacije po meri, kot sta 2500LB in PN400, nazivne premere pa je mogoče prilagoditi glede na risbe strank, da se prilagodijo različnim zahtevam visokotlačnih cevovodov.

Glavne prednosti izdelka

1. Visokokakovostni kovani materiali, stabilna zmogljivost

Glavni material visokotlačnega krogelnega ventila s prirobnico iz kovanega jekla je visokokakovostno kovano jeklo, primerno za različne težke delovne pogoje, zlasti kot sledi:

- Odkovki iz ogljikovega jekla (WCB/A216-WCB): visoka strukturna trdnost, primerna za običajne nekorozivne visokotlačne pogoje (kot so običajni industrijski naftovodi in plinovodi).

- Odkovki iz nerjavečega jekla (F304/F316L): material 304 je odporen na blago korozijo, primeren za splošne visokotlačne kemikalije, obdelavo vode in druge pogoje; Material 316L z dodanim molibdenom bistveno izboljša odpornost proti koroziji in odpornost proti oksidaciji, primeren za zelo korozivna okolja, kot so kisline, alkalije, mediji, ki vsebujejo žveplo, in morska voda. Njegova življenjska doba pri visokotlačnih korozivnih pogojih je 3- do 5-krat daljša od običajnih krogelnih ventilov iz ogljikovega jekla.

- Posebni jekleni odkovki (kot je 35CrMoA): prilagojeni za ekstremno visok pritisk in posebne delovne pogoje, ki zagotavljajo zanesljivo materialno podporo.

2. Visoko zmogljivi dodatki, varni in vzdržljivi

Vsi dodatki za visokotlačni krogelni ventil s prirobnico iz kovanega jekla so izdelani iz visokotlačnih specializiranih materialov, ki zagotavljajo splošno stabilnost in varnost ventila:

- Steblo ventila: izdelano iz odkovkov, odpornih proti obrabi in koroziji, kot je 2Cr13/A246-416, z nitrirano površinsko obdelavo, ki nudi odlično torzijsko trdnost. Spodnja zasnova s ​​strukturo zadnjega tesnila preprečuje padec stebla ventila in uhajanje medija.

- Vijaki: uporabite specializirane visokotlačne vijake 35CrMoA/A193-B7, ki nudijo visoko trdnost in lastnosti proti zrahljanju, primerni za visokotlačne pogoje.

- Tesnila: izdelana iz visokotlačnih specializiranih materialov, kot so PTFE, PPL in fluorokavčuk. Nekateri modeli uporabljajo trojno strukturo kovinskega trdega tesnila + elastičnega pomožnega tesnila, pri čemer višji kot je tlak, tesnejše je tesnjenje, s čimer se doseže dvosmerno ničelno puščanje in izpolnjuje standard API 6D "ničelnega puščanja".

3. Znanstvena struktura, široka prilagodljivost

Visokotlačni krogelni ventil s prirobnico iz kovanega jekla je primeren za različne scenarije:

- Struktura plavajoče krogle: Primerna za ventile z majhnim premerom, zanaša se na srednji pritisk, da se zagotovi tesno prileganje med kroglo in sedežem ventila. Enostavna struktura, zanesljivo tesnjenje.

- Struktura s fiksno kroglo: Primerno za ventile velikega premera. Krogla je podprta z zgornjo in spodnjo gredjo, kar preprečuje zamik med odpiranjem in zapiranjem, zmanjšuje delovni navor, primerno za pogosto delovanje pod visokim pritiskom in zmanjšuje obrabo stebla ventila.

- Antistatična in ognjevarna oblika: opremljena z nekaterimi modeli. Antistatična zasnova preprečuje statične iskre, ognjevarna zasnova pa omogoča začasno tesnjenje prek stika med kovino in kovino, potem ko tesnila izgorejo, kar je primerno za vnetljive in eksplozivne visokotlačne pogoje.

Naša zaveza

Kot profesionalni proizvajalec in dobavitelj na Kitajskem se DIYE VALVE drži filozofije »Najprej kakovost, stranka najvišja«. Naša tovarna ima popoln sistem proizvodnje in testiranja s strogim nadzorom celotnega procesa za zagotavljanje kakovosti izdelkov. Zagotavljamo tudi strokovno tehnično podporo in poprodajne storitve ter smo vzpostavili dolgoročne in stabilne odnose sodelovanja z globalnimi partnerji.

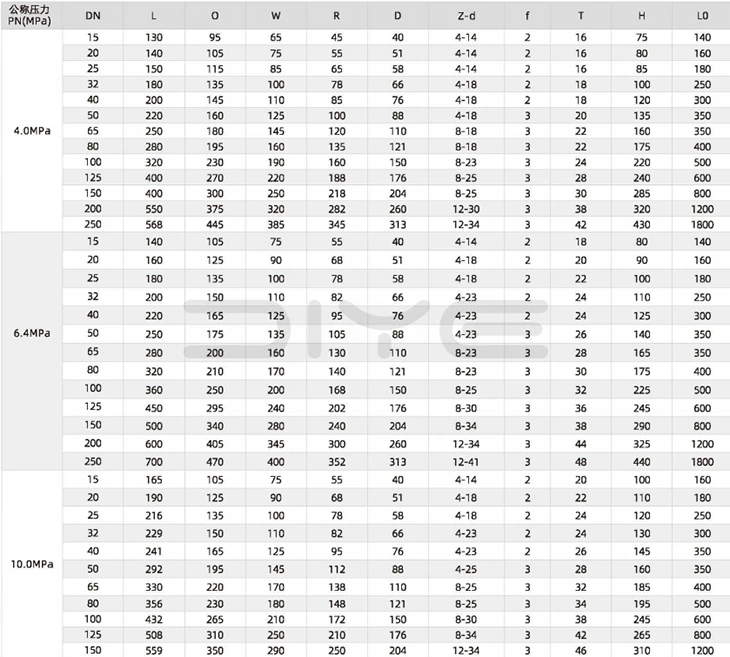

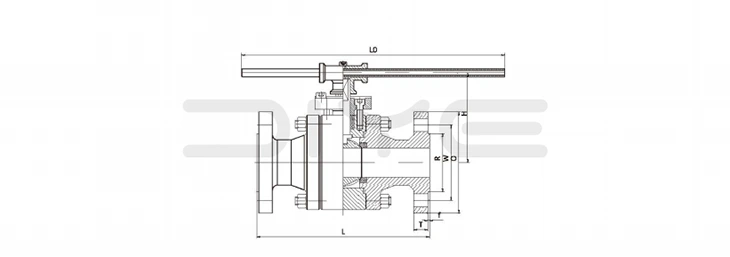

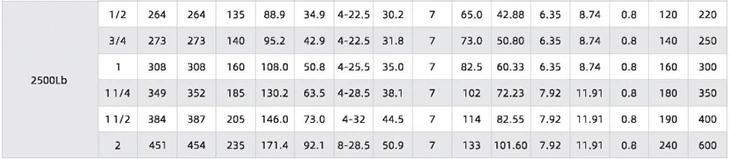

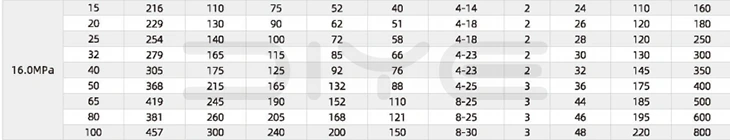

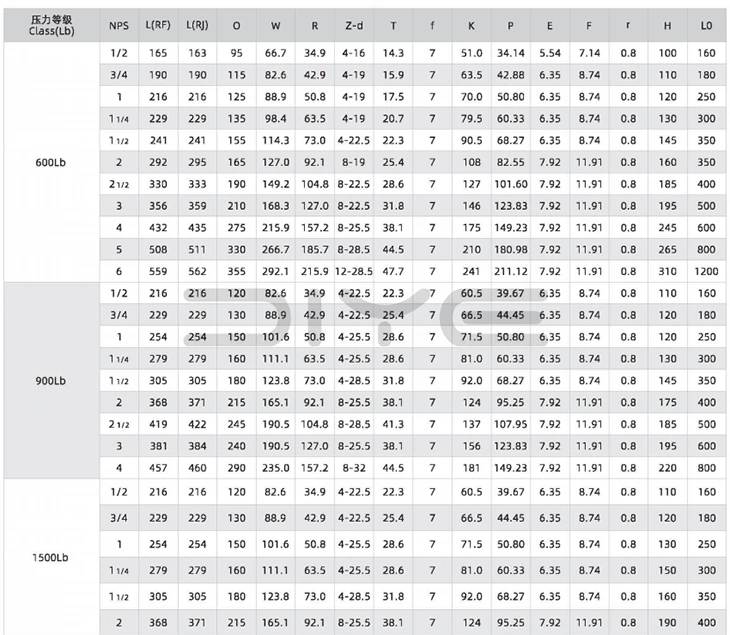

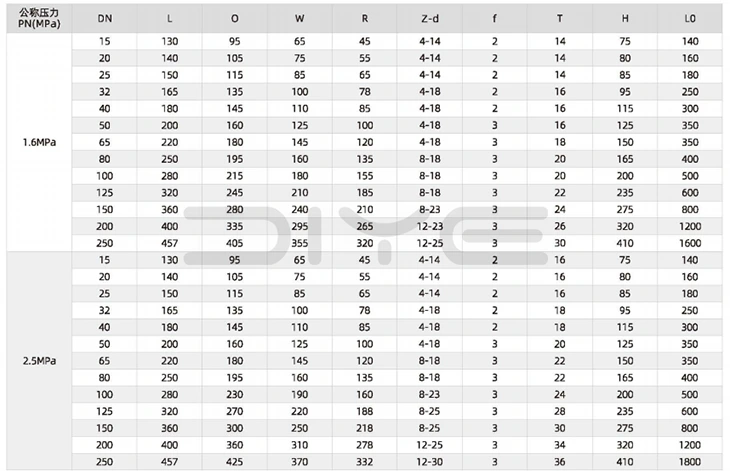

Tehnični parametri

pogosta vprašanja

V: Ali lahko visokotlačni krogelni ventil s prirobnico iz kovanega jekla doseže ničelno puščanje pod visokim tlakom?

O: Ima zasnovo z dvojnim tesnjenjem, primerno za delovne pogoje pod visokim pritiskom: ① Glavno tesnjenje: uporablja kombinacijo vgrajenega elastičnega sedeža ventila (PTFE/PPL/fluoroguma) in trdega kovinskega tesnila z O-tesnilom za sedežem ventila. Višji kot je srednji tlak, močneje stisne kroglo sedež ventila, s čimer se doseže dvosmerno ničelno puščanje in izpolnjuje standard API 6D za "ničelno puščanje"; ② Tesnjenje stebla ventila: uporablja spodaj nameščeno steblo ventila + strukturo zadnjega tesnila + večplastno tesnilo tesnila. Tesnilo je izdelano iz visokotlačnega posebnega upogljivega grafita ali PTFE, da se prepreči puščanje medija na steblu ventila in da se prepreči torzija in ločitev stebla ventila pod visokim pritiskom; ③ Antistatična/ognjevarna zasnova: nekateri modeli imajo vgrajene antistatične vzmeti. Ko je tesnilo zažgano, je mogoče doseči začasno tesnjenje s stikom kovina s kovino, primerno za delovne pogoje z vnetljivimi in eksplozivnimi mediji.

V: Kakšne so razlike med plavajočo in fiksno kroglično strukturo visokotlačnega krogelnega ventila s prirobnico iz kovanega jekla? Kako izbrati glede na kaliber?

O: ① Struktura lebdeče krogle: Običajno se uporablja za majhne kalibre (DN10~DN50), krogla nima fiksne podpore, tesnjenje pa se doseže s pritiskom krogle na enostranski sedež ventila s srednjim pritiskom. Ima preprosto strukturo, majhen navor pri odpiranju in zapiranju ter nizke stroške, primeren za običajne delovne pogoje pri visokem tlaku in majhnem pretoku; ② Struktura fiksne krogle: Običajno se uporablja za velike kalibre (DN65~DN300), krogla je fiksno podprta z zgornjim in spodnjim steblom ventila, brez zamika med odpiranjem in zapiranjem, močno stabilnostjo na pritisk, primerno za delovne pogoje pri visokem tlaku, velikem pretoku in pogostem delovanju, kar lahko učinkovito zmanjša tveganje obrabe in deformacije stebla ventila. Diye lahko prilagodi strukture lebdeče krogle ali fiksne krogle glede na potrebe strank in delovne pogoje.

V: Kateri so ključni varnostni ukrepi za namestitev visokotlačnega krogelnega ventila s prirobnico iz kovanega jekla v delovnih pogojih pod visokim pritiskom?

A: ① Prirobnični priključek: Vijaki morajo biti visokotlačni posebni vijaki, kot je 35CrMoA/A193-B7, in sprejeto je načelo "diagonalnega enotnega in postopnega zategovanja", da se prepreči pokanje telesa ventila zaradi neenakomerne sile, navor pa mora biti v skladu s standardnimi predpisi; ② Smer pretoka medija: potrdite, da je oznaka smeri pretoka telesa ventila skladna s smerjo pretoka medija; pri krogelnih ventilih s polnimi odprtinami ni omejitev glede smeri pretoka; ③ Okolje namestitve: izogibajte se zunanji izpostavljenosti sončni svetlobi in dežju ter pred namestitvijo očistite nečistoče v cevovodu, da preprečite blokado krogličnega jedra; ④ Sprejemljivost tlačnega preskusa: po namestitvi je treba izvesti tlačni preskus na kraju samem. Preizkusni tlak vodnega tlaka je 1,5-kratnik nazivnega tlaka, preskusni tlak zraka pa 1,1-kratnik nazivnega tlaka. Uporablja se lahko le, če ni puščanja.
