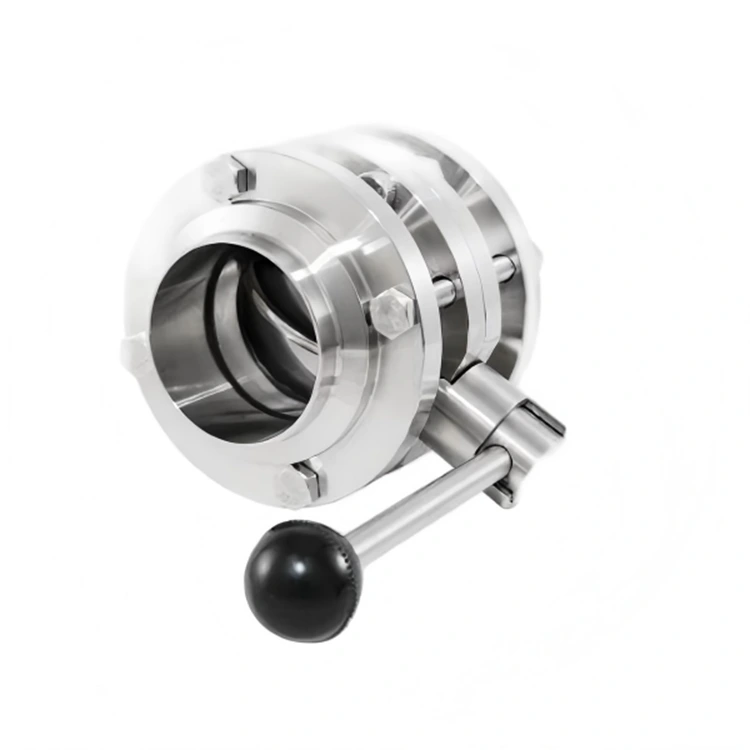

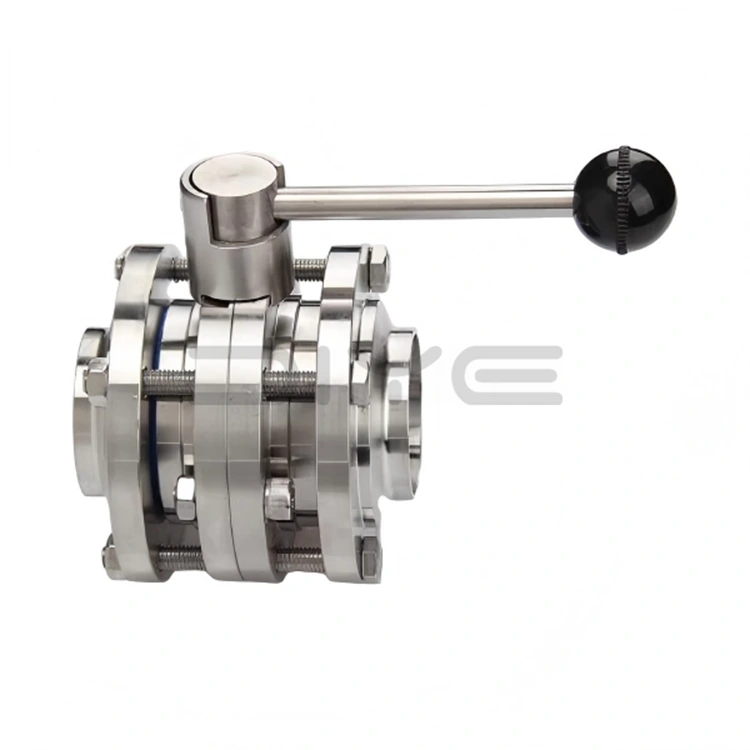

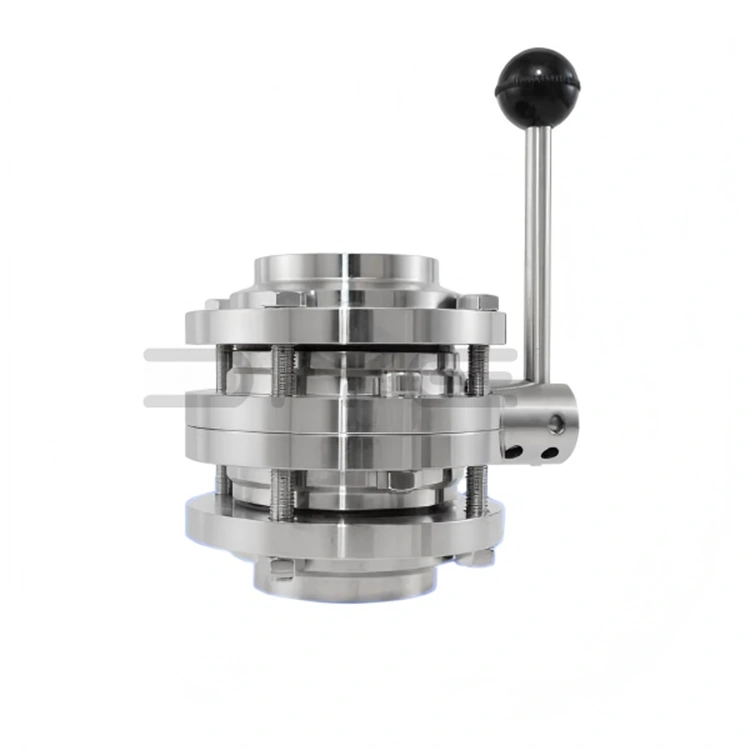

Sanitarni 3-delni loputni ventil

Sanitarni 3-delni metuljasti ventil ima klasično razdeljeno tridelno strukturo, sestavljeno iz osrednjega telesa ventila, dveh povezovalnih prirobnic ali objemk na obeh straneh ter notranjega diska ventila, stebla in tesnil. V primerjavi z integriranimi loputami je njegova največja prednost popolna demontaža. Vzdrževanje in čiščenje ne zahtevata razstavljanja celotnega cevovoda; preprosto popuščanje sponk ali vijakov na obeh koncih omogoča temeljito čiščenje, razkuževanje in zamenjavo ranljivih delov, kar bistveno zmanjša čas izpada in stroške vzdrževanja.

Natančna proizvodnja in higienski standardi

Sanitarni 3-delni metuljasti ventil uporablja visoko natančno CNC obdelovalno tehnologijo z uporabo vrhunskega nerjavečega jekla SUS304 (1.4301) ali SUS316L (1.4404), s tolerancami obdelave, nadzorovanimi znotraj ±0,01 mm. Tako notranja kot zunanja površina sta zrcalno polirani, s hrapavostjo notranje stene Ra≤0,4 μm (natančnost je mogoče povečati po potrebi), kar odpravlja sanitarne mrtve kote. Izpolnjuje standarde GMP in EHEDG ter podpira spletno čiščenje CIP in visokotemperaturno parno sterilizacijo SIP.

Vrhunski materiali in zmogljivost tesnjenja

1. Material ohišja/diska ventila: nerjaveče jeklo SUS304 ali SUS316L, odporno proti koroziji in vzdržljivo.

2. Tesnilni material: EPDM, silikon (SI) ali PTFE s certifikatom FDA za živila, natančno obdelan za popolno tesnjenje.

3. Ocena tesnjenja: Razred VI, dvosmerno ničelno puščanje, odpravljanje puščanja medija in navzkrižne kontaminacije.

4. Površinska obdelava: elektrolitsko poliranje ali mehansko poliranje, Ra≤0,8μm (do Ra≤0,4μm), enostavno čiščenje in brez ostankov.

Tehnični parametri in storitve prilagajanja

1. Nazivni premer: DN10 ~ DN150 (1/2" ~ 6")

2. Nazivni tlak: PN10/16 (1,0/1,6 MPa)

3. Delovna temperatura: -30℃～+150℃ (odvisno od tesnilnega materiala)

4. Način delovanja: Ročni večpozicijski ročaj (90° vrtenje za odpiranje in zapiranje, nastavljiv pretok); izbirni pnevmatski/električni aktuator za samodejno krmiljenje

5. Način povezave: objemka, prirobnica, navoj (prilagodljivo)

6. Standardi: Skladno s 3A, DIN, SMS, ISO, IDF, GB/T 2238

Zagotavljanje kakovosti

Kot zaupanja vreden proizvajalec sanitarnih 3-delnih dušilnih ventilov na Kitajskem DIYE VALVE strogo nadzoruje celoten proizvodni proces: surovine so ob prihodu podvržene spektralni analizi, končni izdelki pa so podvrženi tlačnemu testiranju, testiranju tesnjenja in testiranju čistosti, preden zapustijo skladišče, da se zagotovi stabilno in zanesljivo delovanje izdelka.

Prilagojene rešitve

Nudimo prilagojene storitve, ki zajemajo nestandardne velikosti, posebno natančnost poliranja in načine povezovanja po meri. Naša inženirska ekipa bo združila potrebe strank, da bi zagotovila prilagojene rešitve, ki ustrezajo mednarodnim standardom.

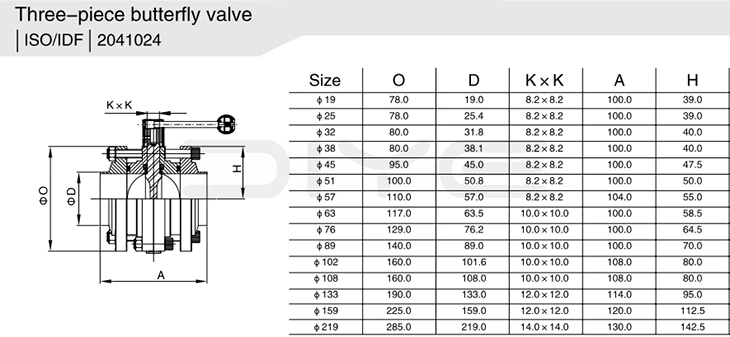

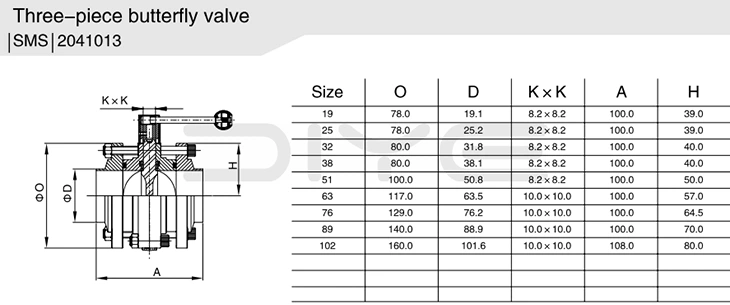

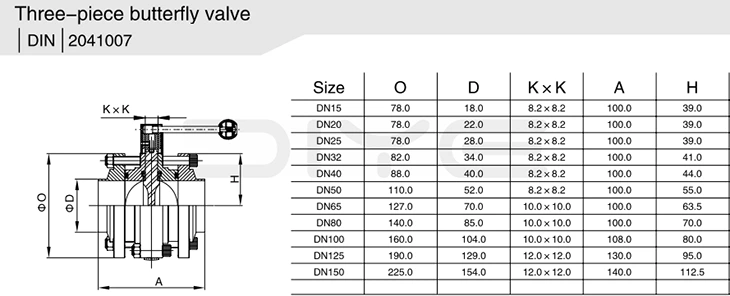

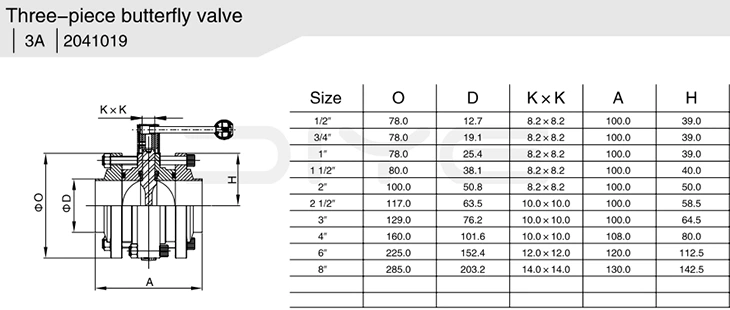

Tehnični parametri
