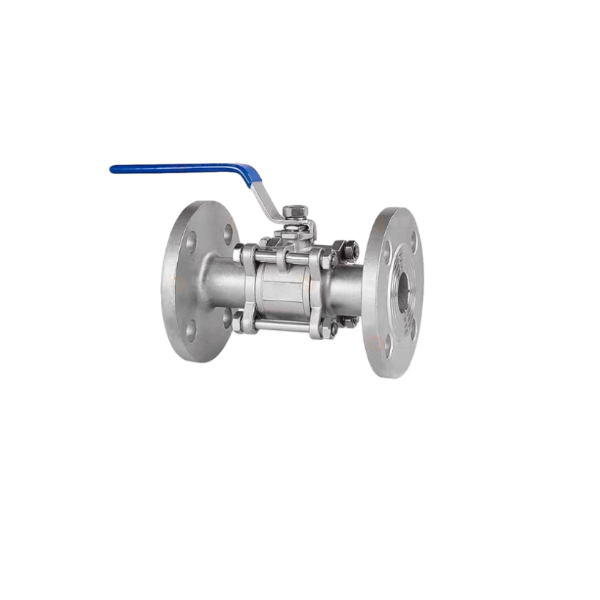

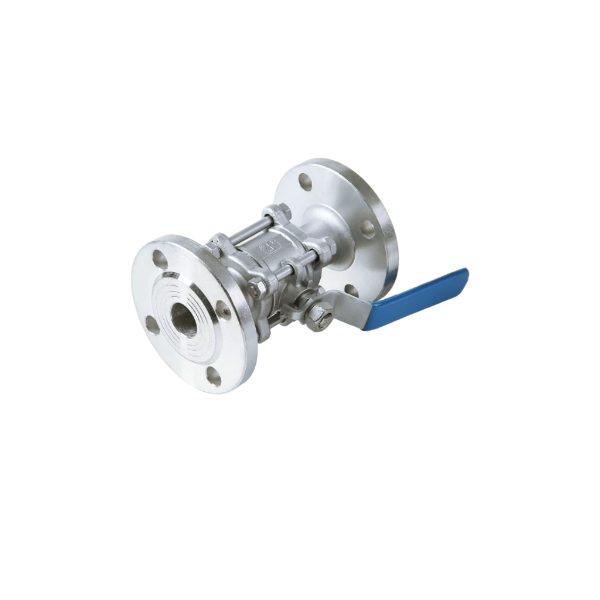

Krogelni ventil s prirobnico iz nerjavečega jekla

Predstavitev izdelka

3-delni krogelni ventil s prirobnico iz nerjavečega jekla ima kovano telo SS304/SS316L s CNC obdelavo. Konci s prirobnicami omogočajo enostavno montažo z industrijskimi cevovodi. Ta polnovodni ventil, opremljen s steblom proti izbruhu in tesnilom sedeža iz PTFE, zmanjša izgubo srednjega tlaka. Sprejema standardno pritrdilno ploščico ISO5211, ki je na voljo za ročno upravljanje z ročico ali pa je opremljena s pnevmatskimi in električnimi aktuatorji za daljinsko avtomatsko upravljanje. Veliko se izvaža za zapiranje tekočin v cevovodih za kemikalije, čiščenje vode, nafto in plin ter cevovode za predelavo hrane.

Načelo delovanja

3-delni krogelni ventil s prirobnico krmili pretok tekočine z vrtenjem krogle za 90° okoli osi stebla. Na krogli je izdelana skoznja izvrtina. Ko je izvrtina poravnana s smerjo cevovoda, tekočina prosto prehaja. Po vrtenju za 90 stopinj trdna stran žoge pritisne na sedež, da blokira pretok. Razdeljeno tridelno telo zajema kroglo in tesnilne dele. Steblo poganja vrtenje žoge. Tesen stik med kroglo in sedežem ustvari tesnilo, ki ne odpre mehurčkov, da odpre ali zapre medije v cevovodu.

Prednosti

1.Razdeljena tridelna konstrukcija omogoča inline pregled in zamenjavo tesnila brez odstranitve celotnega ventila iz cevovoda, kar močno zmanjša stroške vzdrževanja.

2.Prirobnični priključek nudi visokotlačno oceno in stabilen spoj cevi; ventil med demontažo cevovoda ostane pritrjen.

3.Kovano ohišje iz nerjavečega jekla zagotavlja izjemno odpornost proti koroziji in podaljšano življenjsko dobo za korozivne medije.

4.Popolna zasnova odprtin zmanjšuje upor proti pretoku in preprečuje kopičenje usedlin.

5.Zanesljivo tesnjenje z nizkim delovnim navorom; združljiv z avtomatskimi aktuatorji za daljinsko upravljanje.

6.Modularna struktura zagotavlja dobro medsebojno zamenljivost nadomestnih delov, kar izpolnjuje zahteve certificiranja za čezmorske izvozne projekte.

Tehnični parametri

pogosta vprašanja

V1: Katere možnosti materiala so na voljo za ta 3-delni krogelni ventil s prirobnico?

O: Standardni material ohišja je nerjaveče jeklo SS304 in SS316L. Krogla in steblo sta prav tako iz nerjavečega jekla. Material sedeža je standardno PTFE; PFA je neobvezen za težke korozivne delovne pogoje.

V2: Pod kakšnim tlakom in temperaturnim območjem lahko deluje ventil?

A: Delovni tlak: PN16 / PN25 / Class150 / Class300 neobvezno. PTFE sedež omogoča delovno temperaturo od -20 ℃ do 180 ℃. Dejanski obseg je odvisen od izbire medija in tesnila.

V3: Ali je ventil mogoče opremiti s pnevmatskimi ali električnimi pogoni?

O: Da. Zgrajen je s standardno montažno platformo ISO5211. Ročni ročaj je mogoče zamenjati s pnevmatskim pogonom (enojno delujočim/dvodelujočim) ali električnim pogonom za daljinsko avtomatsko upravljanje.
