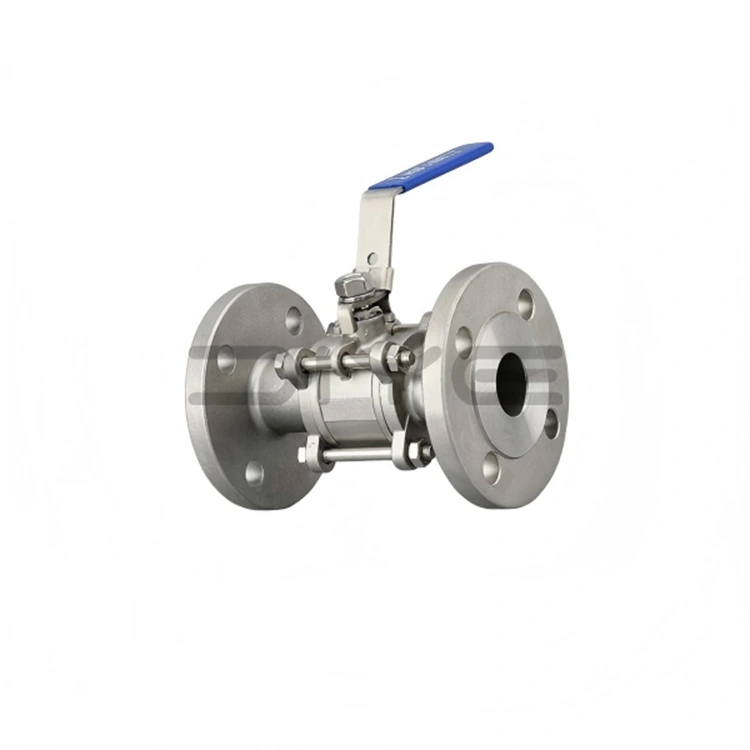

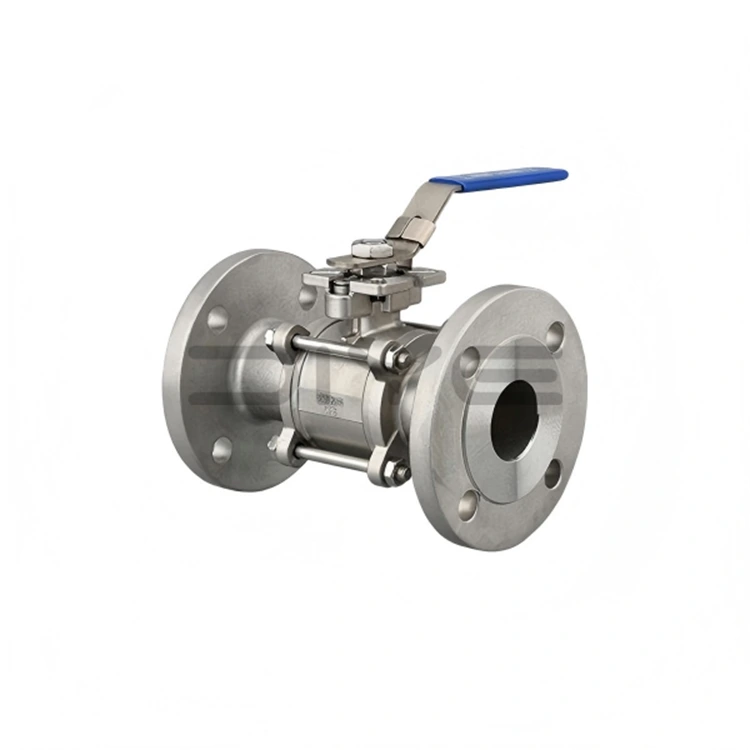

3-delni krogelni ventil s prirobnico in montažno ploščico

Naš 3-delni krogelni ventil s prirobnico in montažnimi blazinicami je zasnovan za neposredno montažo aktuatorja in vzdrževanje v liniji. Glavno ohišje je izdelano iz nerjavečega jekla 304 ali 316L (za posebne namene je na voljo lito jeklo), ki ima privijačeno tridelno strukturo ohišja ventila in zasnovo visoke platforme, skladno s standardi ISO 5211. Podpira pnevmatsko/električno krmiljenje avtomatizacije in je v skladu s standardi za prirobnice GB (kitajski nacionalni standard), ANSI (ameriški standard) in DIN (nemški standard). Celovit sistem nadzora kakovosti zagotavlja dosledno delovanje v vseh proizvodnih serijah.

Glavne strukturne prednosti

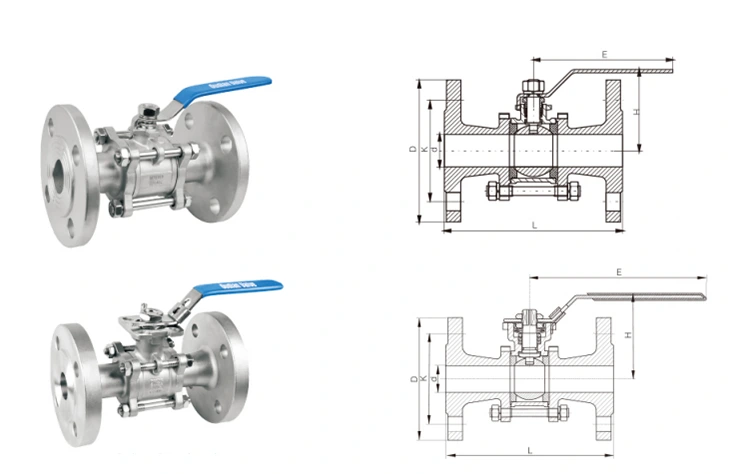

1. Tridelna snemljiva struktura

- Sestavljen iz levega ohišja ventila, desnega ohišja ventila in srednjega ohišja ventila (vključno s krogličnim jedrom in sklopom stebla), pritrjenih s sorniki.

- Online vzdrževanje je možno brez popolne demontaže ventila iz cevovoda. Preprosto odvijte vijake, odstranite srednje telo ventila in hitro odstranite kroglično jedro, tesnila in druge notranje komponente za enostavno čiščenje, vzdrževanje in zamenjavo ranljivih delov.

- Porazdeljena porazdelitev napetosti poveča splošno trdnost telesa ventila, zaradi česar je primeren za delovanje srednje- in visokotlačnih cevovodov ter učinkovito preprečuje deformacijo in puščanje telesa ventila.

- Zmanjšuje čas izpadov zaradi vzdrževanja in niža stroške vzdrževanja, zaradi česar je posebej primeren za kompleksne pogoje delovanja, ki zahtevajo pogosto vzdrževanje.

2. Struktura stebla z visoko platformo, skladna s standardom ISO 5211

- Integrirana zgornja zasnova z visoko platformo je v celoti skladna s standardi ISO 5211, kar omogoča neposredno namestitev pnevmatskih/električnih aktuatorjev brez dodatnih podpor.

- 3-delni krogelni ventil s prirobnico in montažno blazinico ima strukturo stebla nameščeno na dnu in zasnovo samodejnega stiskanja tesnilne vzmeti z dvojno diskasto vzmetjo, kar optimizira učinkovitost tesnjenja stebla in preprečuje izmet stebla v primeru nenormalnega povečanja tlaka v komori ventila, s čimer se poveča varnost delovanja.

- Nekateri modeli so opremljeni z antistatično napravo za učinkovito sproščanje statične elektrike in preprečevanje varnostnih nevarnosti zaradi kopičenja statične elektrike, zaradi česar so primerni za uporabo v vnetljivih in eksplozivnih medijih.

- podpira samodejno krmiljenje in upravljanje na daljavo, izboljšuje operativno učinkovitost v proizvodnji na tekočem traku in scenarijih brez nadzora.

Specifikacije in standard

1. Razpon velikosti: DN10–DN200 (1/4 palca–8 palca)

2. Standardi prirobnic: GB (domači inženirski projekti), ANSI (severnoameriški trg), DIN (evropski trg)

3. Material ohišja ventila: nerjaveče jeklo 304, nerjaveče jeklo 316L, lito jeklo (prilagodljivo glede na pogoje delovanja)

Tesnilni materiali in zmogljivost

1. Politetrafluoroetilen (PTFE): močna odpornost proti koroziji, odličen tesnilni učinek, temperaturno območje od -29 ℃ do +150 ℃, nizka cena, primeren za normalno temperaturo, tlak in medije brez delcev, najpogosteje uporabljen in lahko doseže dvosmerno tesnjenje brez puščanja.

2. Polifenilen sulfid (PPL): krogelni ventil s prirobnico 3 kosov z montažno blazinico, vrhunska odpornost na visoke temperature in odpornost proti obrabi, temperaturna odpornost do -29 ℃ do +300 ℃, primeren za visoke temperature, visok tlak in medije, ki vsebujejo manjše delce, primeren za zapletene industrijske pogoje, kot sta naftna in kemična industrija, stabilno tesnjenje in dolga življenjska doba.

3. Ojačan politetrafluoroetilen (RPTFE): Optimiziran in ojačan na osnovi PTFE združuje odpornost proti koroziji in odpornost proti obrabi, zaradi česar je primeren za različne običajne in rahlo zapletene delovne pogoje, kar dodatno povečuje zanesljivost tesnjenja.

Servis in podpora

Podjetje DIYE VALVE je s pomočjo več kot 10-letnih izkušenj pri izvozu 3-delnih krogelnih ventilov s prirobnico in montažnimi blazinicami ustanovilo strokovno ekipo za poprodajne storitve. Po prejemu poprodajnih poizvedb ali poročil o napakah se bomo odzvali v 24 urah, hitro odpravili težave in zagotovili rešitve za zagotovitev normalnega delovanja opreme strank.

Vzdržujemo veliko zalogo originalnih in združljivih nadomestnih delov (tesnilni obročki, sorniki, stebla ventilov itd.) za hitro pošiljanje, izpolnjevanje potreb strank po zamenjavi in ​​zmanjšanje izgub v času izpadov. Ponujamo tudi brezplačna tehnična navodila, ki zajemajo specifikacije namestitve, dnevno vzdrževanje in odpravljanje težav, na zahtevo stranke pa lahko ponudimo tehnične storitve na kraju samem.

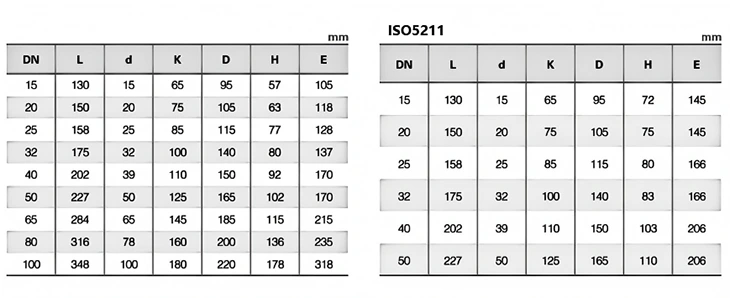

Tehnični parametri

pogosta vprašanja

V: Kateri standardi se upoštevajo pri pregledu tridelnega krogelnega ventila s prirobnico z visoko ploščadjo? Kateri kazalniki uspešnosti so zagotovljeni za izpolnjevanje standardov?

O: Tridelni krogelni ventil s prirobnico z visoko ploščadjo strogo upošteva standarde GB/T-13927 in API 598 za pregled. Preden zapusti tovarno, je vsak ventil podvržen strogim tlačnim preizkusom (vodni tlak in zračni tlak), preskusom točnosti dimenzij, preskusom tesnjenja in pregledom videza. Ti testi zagotavljajo, da glavni kazalniki delovanja, kot so nosilnost tlaka, zmogljivost tesnjenja in dimenzijska natančnost, izpolnjujejo standarde, nekvalificiranim izdelkom pa je strogo prepovedano zapustiti tovarno.

V: Ali lahko hitro kupim ustrezen pribor, če je tesnilni obroč tridelnega krogelnega ventila s prirobnico z visoko ploščadjo poškodovan?

O: Da. Kot izvorni proizvajalec Diye vzdržuje dolgoročno zalogo originalnih združljivih tesnilnih obročev in različnih dodatkov (kot so vijaki in stebla ventilov). Blago lahko hitro dostavimo, da zadostimo vašim potrebam po zamenjavi dodatne opreme, zmanjšamo izgube v času nedelovanja opreme in zagotovimo brezplačna tehnična navodila o zamenjavi, da zagotovimo gladko in učinkovito zamenjavo.

V: Kateri so neobvezni glavni materiali za ohišje ventila, kroglično jedro in steblo ventila tridelnega krogelnega ventila s prirobnico z visoko ploščadjo? Kako izbrati material?

O: Glavni neobvezni glavni materiali vključujejo tri vrste: nerjaveče jeklo 304, nerjaveče jeklo 316L in ogljikovo jeklo. Izbirna referenca je naslednja: ① nerjaveče jeklo 304: primerno za običajno vodo, olje, plin in šibke kislinsko-bazne delovne pogoje brez močne korozije, z izjemno stroškovno učinkovitostjo, primerno za običajne industrijske in civilne cevovode; ② Nerjaveče jeklo 316L: dodan z elementom molibdena, ki ima močnejšo odpornost proti koroziji in oksidaciji, primeren za zapletene delovne pogoje, kot so močna kislinska baza, morska voda in kemična topila, in je primeren za scenarije višjega cenovnega razreda, kot so nafta in farmacevtski izdelki; ③ Ogljikovo jeklo: visoka strukturna trdnost in odlična odpornost na pritisk, primerno za visokotlačne, nekorozivne delovne pogoje in scenarije velikih obremenitev. Vse materiale proizvaja originalna tovarna Diye in jih je mogoče prilagoditi glede na potrebe.
