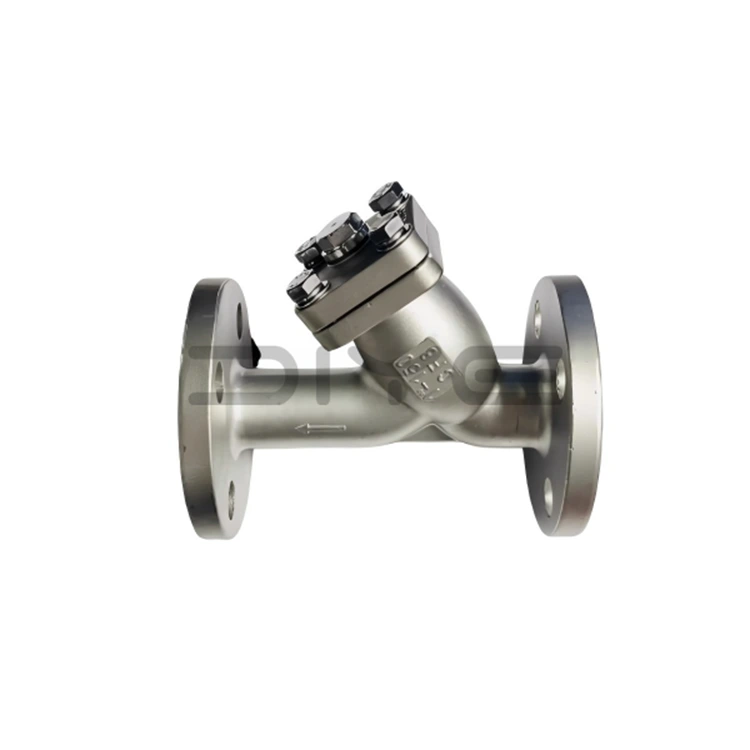

Cedilo Y iz nerjavečega jekla ANSI 150LB s prirobnico za zanesljivo filtracijo cevovoda

V industrijskih cevovodnih sistemih je zaščita spodnjih ventilov, črpalk, merilnikov in druge opreme pred neželenimi trdnimi delci pomemben del ohranjanja stabilnega delovanja. AY Cedilozagotavlja preprosto in učinkovito rešitev mehanskega filtriranja z odstranjevanjem ostankov iz procesnih medijev, preden dosežejo občutljivo opremo.

TheY cedilo s prirobnico ANSI 150LB iz nerjavečega jeklaodDIYEje zasnovan za uporabo v industrijskih cevovodih, kjer se zahteva odpornost proti koroziji, zanesljiva filtracija in priročno vzdrževanje. Z ohišjem iz nerjavečega jekla in prirobničnim priključkom ANSI 150LB zagotavlja praktično rešitev za zaščito cevovodov in procesne opreme v številnih sistemih za ravnanje s tekočinami.

Kaj je Y cedilo s prirobnico?

Y cedilo je linijska filtrirna naprava z značilnim ohišjem v obliki črke Y. Uporablja odstranljivo perforirano ali mrežasto sito za zajemanje suspendiranih trdnih snovi in ​​mehanskih nečistoč iz tekočih medijev.

Za razliko od začasnih filtrirnih naprav lahko pravilno izbrano cevovodno sito ostane nameščeno kot del trajnega cevnega sistema. Ko se na mreži filtra naberejo ostanki, lahko vzdrževalno osebje odstrani pokrov cedila in očisti ali zamenja mrežo, ne da bi zamenjali celoten ventil ali komponento cevi.

Zaradi tega je cedilo Y še posebej uporabno pred opremo, na katero lahko vplivajo delci, vključno z regulacijskimi ventili, črpalkami, merilniki pretoka, izmenjevalniki toplote in drugimi natančnimi komponentami.

Zakaj izbrati nerjaveče jeklo za Y cedilo?

Izbira materiala je pomemben dejavnik pri izbiri cevnega filtra. Nerjaveče jeklo se pogosto uporablja v industrijskih aplikacijah za ravnanje s tekočinami zaradi svoje odpornosti proti koroziji in mehanske vzdržljivosti.

TheDIYE Y cedilo iz nerjavečega jeklaje primeren za aplikacije, kjer cevni sistem zahteva material, ki je bolj odporen proti koroziji kot standardne možnosti iz ogljikovega jekla.

Glavne prednosti cedila Y iz nerjavečega jekla vključujejo:

• Dobra odpornost proti koroziji za zahtevna tekoča okolja
• Močna in trpežna konstrukcija za industrijske cevne sisteme
• Primerno za široko paleto aplikacij za tekočine in pline, odvisno od združljivosti medijev
• Enostaven dostop do notranje mreže filtra za čiščenje in vzdrževanje
• Primerno za integracijo v prirobnične industrijske cevne sisteme

Prirobnični priključek ANSI 150LB za industrijske cevovode

Način povezave je še en pomemben dejavnik pri izbiri cevnega filtra. TheIzvedba s prirobnico ANSI 150LBomogoča integracijo cedila v združljive cevne sisteme s prirobnico.

V primerjavi z navojnimi povezavami je namestitev s prirobnico običajno prednostna za večje industrijske cevovode ali aplikacije, kjer so morda potrebni redni pregledi in vzdrževanje opreme. Vijačne prirobnične povezave omogočajo tudi odstranitev cedila iz cevovoda, ko je treba pregledati ali servisirati notranji zaslon.

Pri izbiri filtra Y s prirobnico bi morali inženirji potrditi zahtevano nazivno velikost, tlačni razred, standard prirobnice, čelne mere, zahteve glede tesnila in združljivost z obstoječim cevnim sistemom.

Kako cedilo Y ščiti nadaljnjo opremo?

Med normalnim delovanjem procesna tekočina vstopi v cedilo Y in gre skozi notranji filter. Trdni delci, ki so večji od izbrane odprtine sita, se zadržijo v komori cedila, medtem ko filtrirana tekočina teče navzdol.

Postopek filtracije lahko pomaga zmanjšati tveganje, da bi delci vstopili v občutljivo opremo. To je še posebej uporabno, kadar spodnji sistem vsebuje komponente z ozkimi prehodi, gibljivimi deli ali natančnimi tesnilnimi površinami.

Tipični onesnaževalci, ki jih je mogoče zajeti, vključujejo:

• Cevna lestvica
• Delci rje
• Odpadki pri varjenju
• Pesek in drugi trdni delci
• Med namestitvijo ali vzdrževanjem vnesena tuja snov

Dejanska učinkovitost filtracije je odvisna od izbranega materiala sita, velikosti mreže ali perforacije, značilnosti tekočine, pretoka in pogojev delovanja.

Enostavno vzdrževanje z odstranljivim zaslonom filtra

Ena od glavnih prednosti cedila Y je njegova razmeroma enostavna konstrukcija za vzdrževanje. Ker se delci kopičijo na situ filtra, se lahko poveča padec tlaka na situ. Redni pregledi pomagajo ugotoviti, kdaj je potrebno čiščenje ali zamenjava zaslona.

Pokrov cedila je mogoče odpreti med načrtovanim vzdrževanjem, kar osebju omogoča, da odstrani notranji zaslon, očisti nakopičeno smeti, pregleda komponento in po potrebi ponovno namesti ali zamenja zaslon.

Za industrijske uporabnike lahko ta enostaven postopek vzdrževanja pomaga zmanjšati nepotrebne izpade in ohranja učinkovito delovanje filtrirnega sistema.

Uporaba cedila Y s prirobnico iz nerjavečega jekla

Naredi samY cedilo s prirobnico ANSI 150LB iz nerjavečega jeklase lahko uporablja v različnih industrijskih sistemih za ravnanje s tekočinami, odvisno od izbranega materiala, stopnje tlaka, temperaturnega območja in združljivosti medija.

Pogoste aplikacije vključujejo:

• Sistemi za pripravo vode in oskrbo z vodo
• Industrijske procesne cevi
• Sistemi kemične obdelave
• Petrokemične ter naftne in plinske aplikacije
• HVAC in sistemi hladilne vode
• Parni in komunalni cevovodni sistemi
• Zaščita dovoda črpalke
• Zaščita industrijske opreme

Za posebne aplikacije morajo uporabniki potrditi procesni medij in delovne pogoje z DIYE, preden izberejo ustrezno konfiguracijo cedila.

Ključni dejavniki pri izbiri Y cedila

Izbira pravega Y cedila zahteva več kot le ujemanje velikosti cevi. Inženirske in nabavne ekipe morajo upoštevati več dejavnikov, preden oddajo naročilo.

DIYE: Dobavitelj industrijskih ventilov in komponent cevovodov

DIYEse osredotoča na razvoj in proizvodnjo industrijskih ventilov in komponent za krmiljenje tekočin za različne aplikacije cevovodov. S kombinacijo ustreznih materialov, konfiguracij povezav in proizvodnih procesov DIYE zagotavlja rešitve za ventile in cevovode za industrijske stranke in inženirske projekte.

TheY cedilo s prirobnico ANSI 150LB iz nerjavečega jeklaje ena od rešitev, ki so na voljo strankam, ki želijo zaščititi nadaljnjo opremo, hkrati pa ohraniti praktičen in uporaben sistem cevovodne filtracije.

Za projekte OEM, inženirske aplikacije in nabavo industrijskih ventilov lahko DIYE zagotovi informacije o izdelkih in tehnično podporo na podlagi velikosti cevovoda, nazivnega tlaka, standarda povezave, procesnega medija, temperature in drugih delovnih zahtev.

Zanesljivo cevovodno filtriranje se začne s pravim Y sitom

Pravilno izbrano cedilo Y ima lahko pomembno vlogo pri zaščiti opreme na koncu toka in vzdrževanju čistosti industrijskega cevnega sistema. Zaradi kombinacije konstrukcije iz nerjavečega jekla, prirobničnega priključka ANSI 150LB in odstranljivega filtrirnega sita je cedilo DIYE Y praktična možnost za različne industrijske uporabe.

Iščete Y cedilo iz nerjavečega jekla za vaš projekt industrijskih cevovodov? Za ustrezno konfiguracijo se obrnite na DIYE in mu sporočite velikost cevi, stopnjo tlaka, standard povezave in zahteve za uporabo.
