Dvodelni krogelni ventil s prirobnico: strukturna načela, pravila za namestitev in omejitve uporabe

Večina okvar na kraju samem in napak pri izbiri industrijskih tekočinskih sistemov izvira iz površnega razumevanja značilnosti ventilov. Številni inženirji obravnavajo dvodelne krogelne ventile s prirobnico kot običajne vklopno-izklopne komponente, pri čemer zanemarjajo njihove strukturne kompromise, omejitve nosilnosti tlaka in lastno logiko namestitve. V primerjavi z enodelnimi krogelnimi ventili, ki nimajo odpornosti proti tlaku, in tridelnimi krogelnimi ventili z visokimi stroški vzdrževanja zagotavljajo dvodelni krogelni ventili s prirobnico optimalno ravnotežje med strukturno trdnostjo, stroškovno učinkovitostjo in stabilnostjo delovanja za splošno industrijsko uporabo. Vendar ima njegova edinstvena konstrukcijska zasnova jasne meje namestitve in ustrezne delovne pogoje. V večini primerov pogoste napake, kot so puščanje, zatikanje in poškodbe ohišja ventila, niso posledica težav s kakovostjo izdelka, temveč neustrezne namestitve in neusklajenih delovnih pogojev. Ta članek razbija razdrobljene osnovne vadnice in industrijske stereotipe. Izvaja poglobljeno analizo dvodelnih krogelnih ventilov s prirobnico od strukturnega bistva, navpične in vodoravne logike namestitve, standardnih navodil za delovanje, prepovedanih scenarijev uporabe in pogosto zastavljenih vprašanj ter zagotavlja praktične in strokovne reference za načrtovanje cevovoda, namestitev na terenu in dnevno vzdrževanje.

1. Kaj je dvodelni krogelni ventil s prirobnico?

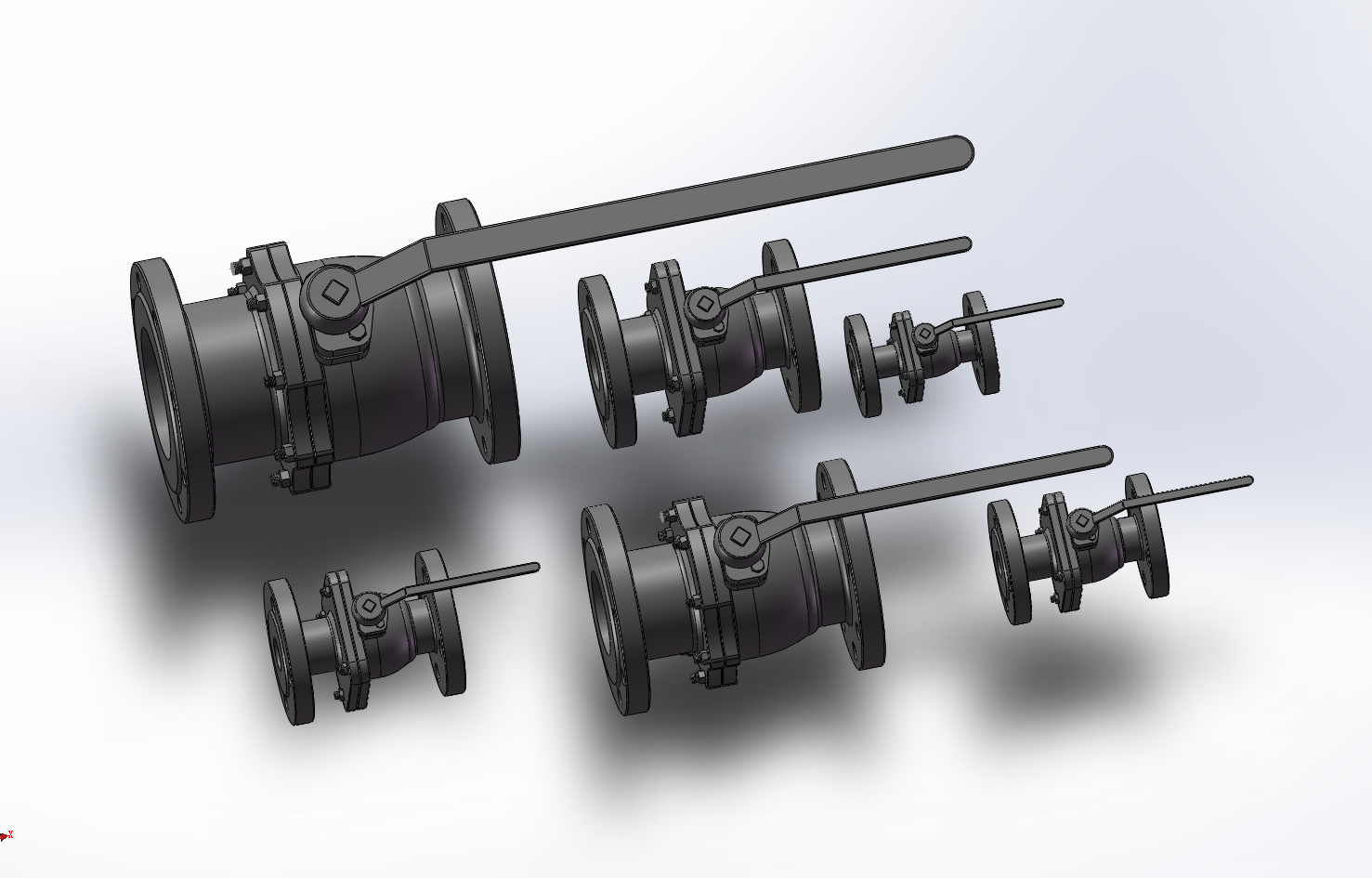

Dvodelni krogelni ventil s prirobnico ima deljeno dvodelno ohišje ventila in integrirano strukturo priključka prirobnice. Sestavljen je iz ohišja glavnega ventila in pokrova motorja, pritrjenega z visoko trdnimi vijaki in opremljenega z natančnimi notranjimi komponentami, vključno s kroglicami, sedeži ventilov in sklopi za tesnjenje stebla. Zavzema srednji položaj med enodelnimi in tridelnimi krogelnimi ventili in služi kot standardni standardni ventil za nizke gradnje, lahko industrijo, splošne kemične in komunalne tekočinske sisteme. Številni inženirji zamenjujejo tri vrste krogelnih ventilov zaradi pomanjkanja poglobljenega razumevanja njihovih strukturnih kompromisov. Enodelni krogelni ventili so poceni z vgrajenimi strukturami ulivanja, vendar z omejeno odpornostjo na pritisk in skoraj brez vzdrževanja. Tridelni kroglični ventili podpirajo vgrajeno razstavljanje in zamenjavo komponent, kar je idealno za težke delovne pogoje, vendar z višjimi skupnimi stroški. Dvodelna zasnova odlično zapolnjuje tržno vrzel. Ohranja zanesljivo tesnost in strukturno togost razcepnih ventilov, nadomesti tlačno napako integralnih ventilov in se izogne ​​kompleksni strukturi razstavljanja tridelnih ventilov. Kar zadeva inženirsko pozicioniranje, to ni profesionalni ventil za ekstremne delovne pogoje, ampak standardizirana in stroškovno učinkovita rešitev za večino splošnih tekočinskih sistemov. Sprejema zasnovo pretoka s polnimi odprtinami z 90-stopinjskim hitrim preklopom in dvosmernim tesnjenjem. Združljiv z vodo, oljem, konvencionalnim plinom in šibko korozivnimi mediji, pokriva tlačne razrede od PN16 do PN40. S stabilnim delovanjem in nizkimi stopnjami napak je zelo primeren za standardizirane cevovode, ki zahtevajo dolgotrajno neprekinjeno delovanje in redko vzdrževanje.

2. Ali je dvodelni krogelni ventil s prirobnico mogoče namestiti navpično?

Vertikalna montaža dvodelnih prirobničnih krogelnih ventilov je že dolgo sporna tema v industrijski gradnji. Praktični zaključek je jasen: navpična namestitev je izvedljiva, vendar ni povsod uporabna, s strogimi omejitvami delovnih pogojev in načinov namestitve, kar je ena najbolj spregledanih pasti na kraju samem. Za razliko od protipovratnih ventilov, ki so odvisni od gravitacije, se dvodelni krogelni ventili zanašajo na predhodno zategnjeno tesnilo sedeža ventila in vrtenje krogle, da dosežejo odpiranje in zapiranje. Teoretično sta konstrukcijsko sprejemljivi tako horizontalna kot vertikalna namestitev. Kljub temu navpična montaža poveča skrita tveganja, kot so sedimentacija medija in odstopanje napetosti stebla, kar neposredno spodkopava stabilnost tesnjenja in življenjsko dobo. Navpična namestitev deluje popolnoma za čiste medije, vključno s čisto vodo, čisto vodo in običajnim plinom pri normalni temperaturi in nizkem tlaku, brez vpliva na stabilnost delovanja. Za medije, ki vsebujejo usedline, trdne delce, visoko viskoznost ali lahko kristalizacijo, navpična namestitev ni priporočljiva. Nečistoče se bodo nenehno usedale na dno navpičnega telesa ventila, obrabile natančno površino sedeža ventila in povzročile zagozditev krogle, mikro puščanje in nemoteno preklapljanje — težave, ki jih redko opazimo pri vodoravno nameščenih ventilih. Poleg tega obstaja nezlomljivo pravilo za navpično namestitev: steblo ventila nikoli ne sme biti nameščeno navzdol. Ročna kolesa in pogoni morajo biti obrnjeni navzgor ali vstran. Namestitev navzdol vodi do kopičenja ostankov medija in nečistoč v območju tesnila stebla, kar povzroča postopno korozijo, zunanje puščanje in nepopravljive skrite nevarnosti.

3. Smernice za namestitev jedra dvodelnih krogelnih ventilov s prirobnico

Več kot 80 % okvar ventilov v pozni fazi je posledica nestandardne namestitve in ne napak v kakovosti. Profesionalna namestitev se osredotoča na odpravo napetosti v cevovodu, odstopanja pri tesnjenju in srednjih tveganj udarcev, namesto na preprosto poravnavo lukenj za vijake in pritrdilnih vijakov. Sledijo na terenu preverjene osnovne smernice delovanja.

3.1 Predobdelava cevovoda za preprečevanje skrite obrabe

Pred namestitvijo temeljito očistite in sperite celoten cevovod, da odstranite varilno žlindro, rjo, ostanke rezanja in druge trde delce. Sedež ventila dvodelnih krogelnih ventilov ima visoko natančno zrcalno tesnilno strukturo. Drobne trde nečistoče bodo povzročile nepopravljive praske in trajno mikro puščanje, kar je glavni vzrok za kratkotrajno okvaro novih ventilov.

3.2 Poravnava prirobnice brez napetosti

Nikoli ne vlecite ali stiskajte cevovodov na silo, da poravnate luknje na prirobnicah. Togo dvodelno telo ventila je nagnjeno k mikrodeformacijam pod prisilno obremenitvijo. Ko sistemski tlak niha, bo deformirano telo ventila utrpelo okvaro tesnjenja ali celo pokanje. Poskrbite za naravno prileganje površin prirobnice in sredinsko postavitev tesnila za enakomerno porazdelitev tlaka.

3.3 Diagonalno in postopno zategovanje vijakov

Vijake prirobnice privijte diagonalno in v več stopnjah, namesto da popolnoma zategnete eno stran naenkrat. Asimetrična kompresija povzroči neuravnoteženo napetost tesnila in mikro deformacijo prirobnice, kar vodi do pogoste težave na kraju samem: brez puščanja pod nizkim tlakom, vendar očitno pronicanje pod visokim tlakom.

3.4 Tlačni preizkus s polnim gibom po namestitvi

Ventila ne začnite uradno uporabljati takoj po namestitvi. Izvedite tlačne preizkuse tako v popolnoma odprtem kot v popolnoma zaprtem stanju, da preverite učinkovitost tesnjenja in preverite zagozditve ali zagozdene napake, ki jih povzročajo napetosti, s čimer vnaprej odpravite morebitna tveganja.

3.5 Rezervirajte dovolj prostora za delovanje in vzdrževanje

Prihranite dovolj prostora okoli stebla ventilov, ročnih koles in električnih ali pnevmatskih aktuatorjev. Blokiran prostor bo oviral dnevno preklopno delovanje in poznejše rutinsko vzdrževanje.

4. Strogo prepovedani scenariji namestitve

Medtem ko dvodelne kroglične ventile s prirobnico odlikuje univerzalna stabilnost in cenovna prednost, imajo prirojene strukturne omejitve. Nepravilna uporaba v določenih scenarijih bo povzročila nepopravljivo obrabo in morebitne varnostne nevarnosti, ki so očitni inženirski tabuji.

4.1 Neprekinjene proizvodne linije, ki zahtevajo pogosto vzdrževanje

Dvodelna struktura z vijaki ne more podpirati menjave notranjih obrabljivih delov v liniji. Ko se sedeži ventilov ali tesnila obrabijo, je treba odstraniti celoten ventil in odklopiti cevovod zaradi vzdrževanja. Ne velja za scenarije 24-urne neprekinjene proizvodnje, ki zahtevajo redno čiščenje in zamenjavo delov, kjer so tridelni kroglični ventili edina izvedljiva možnost.

4.2 Delovni pogoji z mediji v obliki delcev, kristalov ali visoko viskoznosti

Za razliko od tridelnih ventilov, ki podpirajo hitro razstavljanje in čiščenje, dvodelnih ventilov ni mogoče enostavno razstaviti, da bi odstranili notranje usedline. Dolgotrajno delovanje z nečistimi mediji bo povzročilo stalno obrabo tesnilne površine in zagozditev krogle, kar bo močno povečalo verjetnost okvare.

4.3 Cevovodi z močnim vodnim udarom in pogostimi nihanji tlaka

Dvodelna deljena struktura ima nižjo odpornost na udarce v primerjavi z integriranimi ventili in ojačanimi tridelnimi ventili. Ponavljajoči udarci vodnega kladiva in drastične spremembe tlaka bodo zrahljali pritrdilne vijake in oslabili silo predzategovanja tesnjenja, kar bo povzročilo vztrajno puščanje medija.

4.4 Uredba o dolgoročnem dušenju

Dvodelni krogelni ventili s prirobnico so zasnovani izključno za krmiljenje vklop-izklop in ne za dušenje. Dolgotrajno polodprto delovanje bo povzročilo visoko hitrost srednjega drgnjenja na sedežu ventila, hitro obrabo tesnilne plasti ogledala in povzročilo nepopravljivo puščanje. Omogoča le takojšnjo prilagoditev pretoka, ne pa neprekinjenega dušenja.

4.5 Nestandardna namestitev v protieksplozijsko varnih scenarijih

Pri vnetljivih in eksplozivnih medijih bo opustitev naprav za odstranjevanje statike ali namestitev stebel navzdol povzročila kopičenje statične elektrike in odlaganje medija, kar bo povzročilo resno nevarnost eksplozije in požara.5. Pogosta vprašanja o dvodelnem

5. Pogosta vprašanja o namestitvi dvodelnega krogelnega ventila s prirobnico

V1: Katera metoda namestitve zagotavlja daljšo življenjsko dobo, navpična ali vodoravna?

Pri čistih medijih brez nečistoč položaj vgradnje malo vpliva na življenjsko dobo. Za medije, ki so nagnjeni k usedlinam, je vodoravna namestitev veliko bolj stabilna. Učinkovito preprečuje odlaganje notranjih nečistoč in zmanjšuje obrabo tesnilne površine, zaradi česar je prednostna rešitev za kompleksne delovne pogoje.

V2: Zakaj ventili po namestitvi puščajo samo pod visokim tlakom, ne pa tudi pod nizkim?

Več kot 90 % takšnih okvar je posledica neenakomernega zategovanja vijakov, odmika tesnila in nesproščene napetosti v cevovodu. Strukturna odstopanja so pri nizkem tlaku nepomembna, pod visokim tlakom pa se povečajo, kar vodi do okvare tesnjenja. Težavo je mogoče rešiti s ponovnim diagonalnim privijanjem vijakov in odpravo napetosti v cevovodu.

V3: Ali se dvodelni kroglični ventili s prirobnico ujemajo z avtomatskimi pogoni?

ja Standardni dvodelni krogelni ventili s prirobnico z visoko ploščadjo so popolnoma združljivi z električnimi in pnevmatskimi aktuatorji. Podpirajo daljinski avtomatski nadzor in so stroškovno učinkovite možnosti za avtomatizirane cevovode za tekočine.

V4: Kaj povzroča zamašitev na novo nameščenih ventilov?

Pogosti vzroki vključujejo praske na tesnilni površini zaradi nečistoč v cevovodu, mikrodeformacije, ki jih povzroči prisilna poravnava prirobnice, in pomanjkanje poskusnega delovanja razbremenitve tlaka. To so tipične napake pri namestitvi in ​​ne težave s kakovostjo izdelka.

V5: Kako izbrati med dvodelnimi in tridelnimi krogelnimi ventili s prirobnico?

Izberite dvodelne krogelne ventile za običajne delovne pogoje z nizko pogostostjo vzdrževanja in zahtevami po nadzoru stroškov. Izberite tridelne krogelne ventile za težka korozivna okolja, medije, ki se lahko umažejo, in neprekinjene proizvodne sisteme, ki zahtevajo vzdrževanje v liniji. Med obema ni absolutne superiornosti – le primernost na podlagi scenarija.

Zaključek

Glavna inženirska vrednost dvodelnih krogelnih ventilov s prirobnico je njihova odlična prilagodljivost večini splošnih scenarijev industrijskih tekočin. S stabilno strukturo, zrelo zmogljivostjo in obvladljivimi stroški so postali osnovni in osrednji sestavni deli sodobnih industrijskih cevovodov. Večino okvar ventilov pripišemo neusklajenosti delovnih pogojev in nestandardni namestitvi, ne pa lastnim napakam izdelka. Temeljito razumevanje njegovih strukturnih kompromisov, meja namestitve in tabujev uporabe pomaga inženirjem, da se izognejo stereotipnim napakam pri namestitvi, povečajo dolgoročno stabilnost delovanja, zmanjšajo splošne stroške vzdrževanja in končno uresničijo varno, učinkovito in trajnostno delovanje sistemov industrijskih tekočin.
