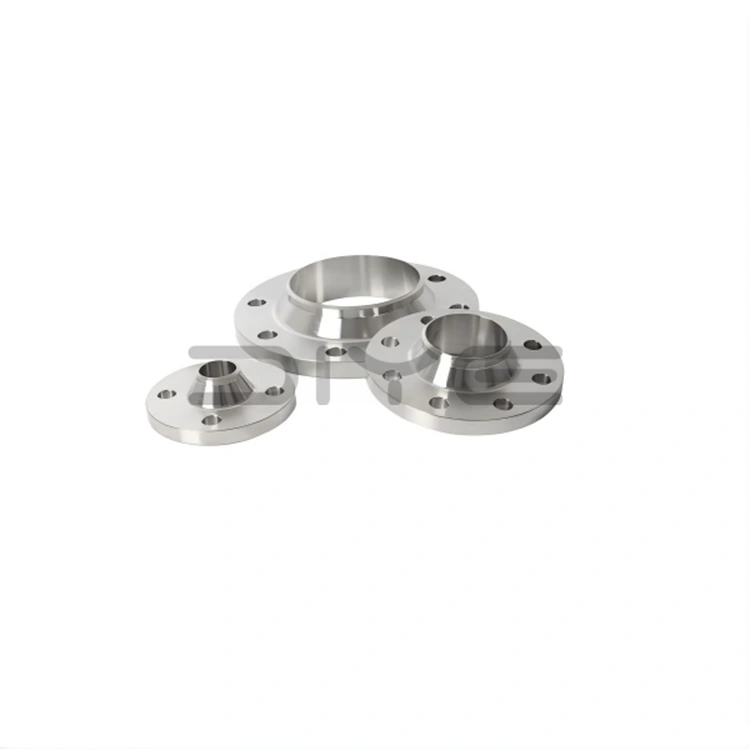

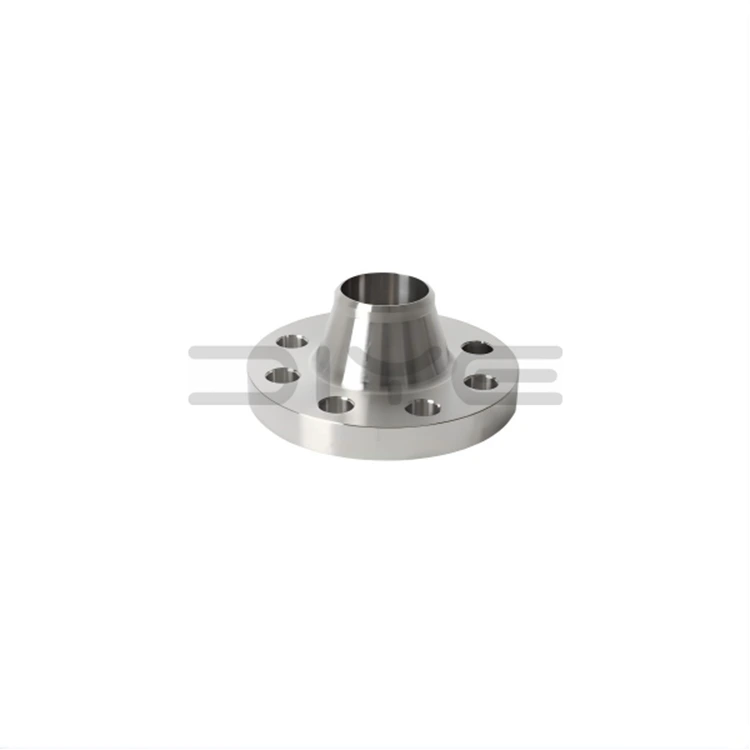

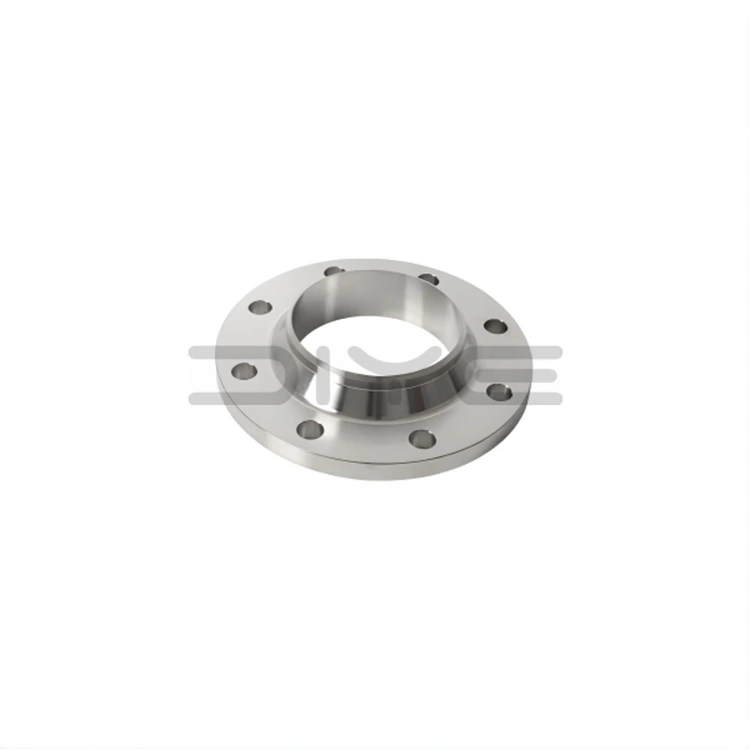

Prirobnica z varjenim vratom ANSI B16.5

Vsaka prirobnica z varjenim vratom DIYE VALVE ANSI B16.5 je podvržena strogemu testiranju, vključno z dimenzijskim pregledom, preverjanjem materiala, ultrazvočnim testiranjem in tlačnim testiranjem, kar zagotavlja popolno skladnost z ANSI B16.5 in mednarodnimi standardi kakovosti. Naš vertikalno integriran proizvodni proces, od surovin do končnih izdelkov, zagotavlja dosledno kakovost izdelkov, sledljivost in zanesljivo delovanje v različnih kritičnih aplikacijah.

Oblikovanje in zgradba

1. Skladnost s standardi: Popolnoma skladen s standardi ANSI/ASME B16.5, ki pokrivajo stopnje tlaka od 150 do 2500 in nazivne premere (NPS) od 1/2 do 24 palcev, s podporo za dizajne po meri z velikim premerom.

2. Celostna kovana konstrukcija: prirobnice z varjenim vratom ANSI B16.5 imajo dolgo, stožčasto zasnovo z visokim vratom in gladkim prehodnim lokom, kovane iz visokokakovostnih ameriških standardnih materialov, vključno z ogljikovim jeklom A105, nerjavnim jeklom F304/F316L in legiranim jeklom.

3. Natančne tesnilne površine: Standardna dvignjena površina (RF), površina obročastega spoja (RJ) in hrapava površina površine (MFM) so strojno obdelane s CNC obdelavo, da se zagotovi tesno prileganje tesnila in delovanje brez puščanja.

4. Povezava za sočelni zvar: zasnovana za sočelno varjenje s polnim prebojem na cevovode, kar zagotavlja nemoten prenos napetosti in odpravlja koncentracijo napetosti na dnu pesta.

Ključne prednosti

1. Izjemna temperaturna in tlačna odpornost: Posebej zasnovan za vzdržljivost hudih termičnih ciklov, visokega tlaka, vibracij in termičnega lezenja, primeren za najzahtevnejša delovna okolja.

2. Trajno stabilno tesnjenje: Robustni zvarjeni spoji in natančno strojno obdelane tesnilne površine zagotavljajo trajno tesnjenje brez vzdrževanja, ki je ključnega pomena za okolja z nevarnimi in strupenimi mediji.

3. Vrhunska strukturna togost: ANSI B16.5 zasnova prirobnic z varjenim vratom z visokim vratom zagotavlja odlično togost, odpornost proti deformacijam in odpornost proti utrujenosti, kar zagotavlja dolgo življenjsko dobo pri cikličnih obremenitvah.

4. Pregledljivo in zanesljivo: zvari s popolno penetracijo omogočajo neporušitveno testiranje (NDT), kar zagotavlja, da kakovost izdelka ustreza strogim industrijskim standardom.

5. Obsežne specifikacije in stabilna dobava: notranja proizvodnja zagotavlja obilo zalog, pravočasno dostavo in možnost zagotavljanja stroškovno učinkovitih izdelkov globalnim strankam.

Industrijske aplikacije

Prirobnice z varjenim vratom DIYE VALVE ANSI B16.5 so prednostni standardni izdelek za naslednje ključne scenarije uporabe:

1. Naftna in plinska industrija: Cevovodi, rafinerije in ploščadi na morju.

2. Kemijska industrija: Visokotemperaturni, visokotlačni in korozivni mediji.

3. Industrija proizvodnje električne energije: cevovodi za paro, kotlovske zanke in pomožni sistemi elektrarn.

4. Tlačne posode: rezervoarji za shranjevanje, reaktorji in procesna oprema, ki zahteva najvišjo celovitost.

5. Cevovodi z visoko stopnjo integritete: sistemi za transport vnetljivih, eksplozivnih in zelo strupenih tekočin.

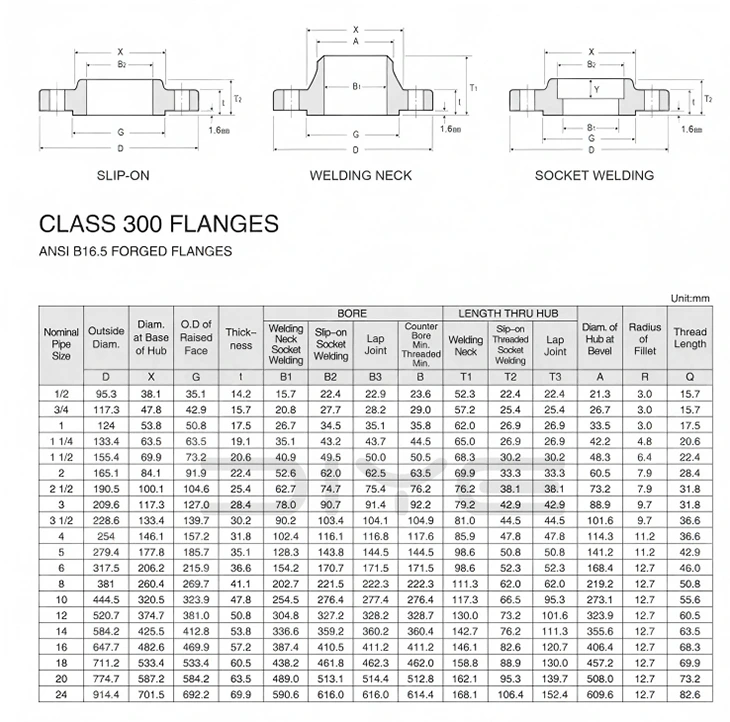

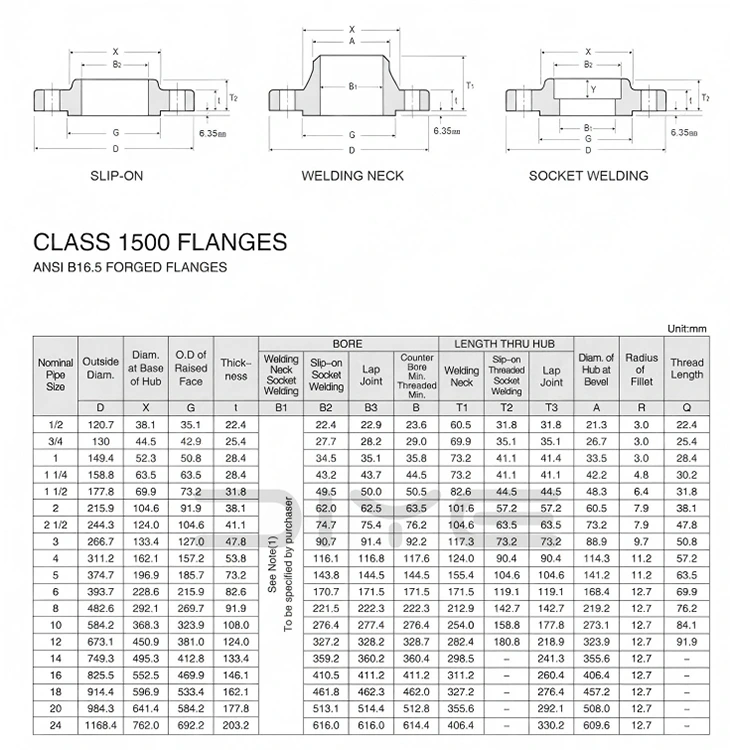

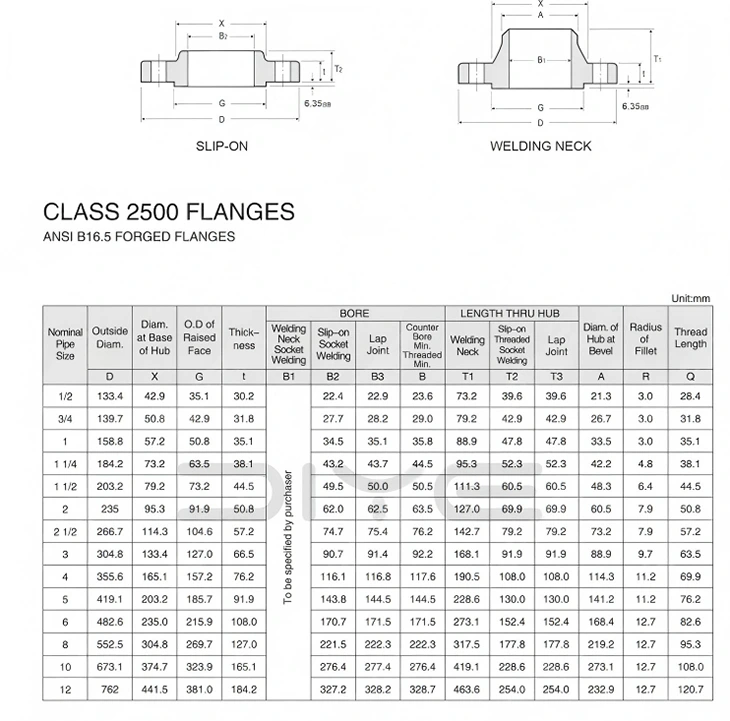

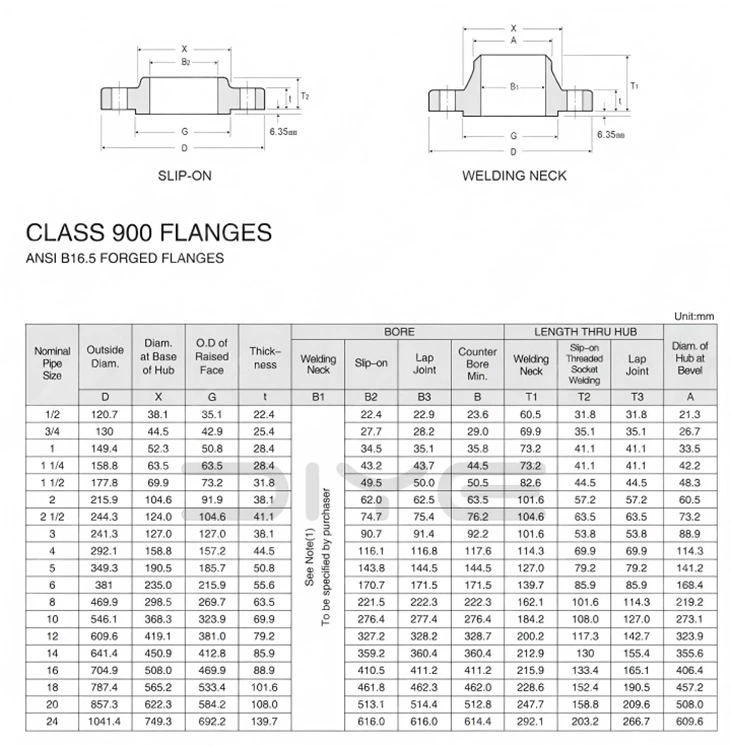

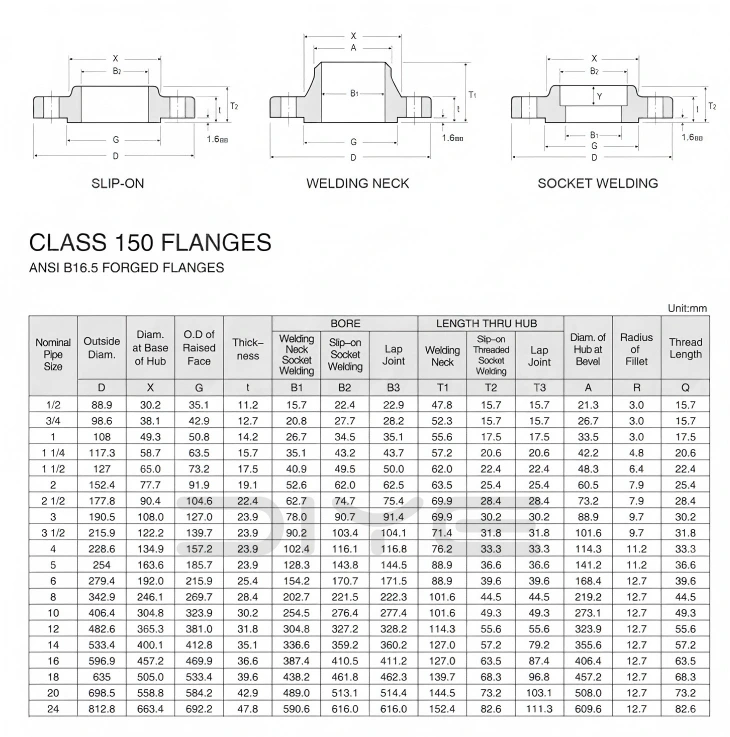

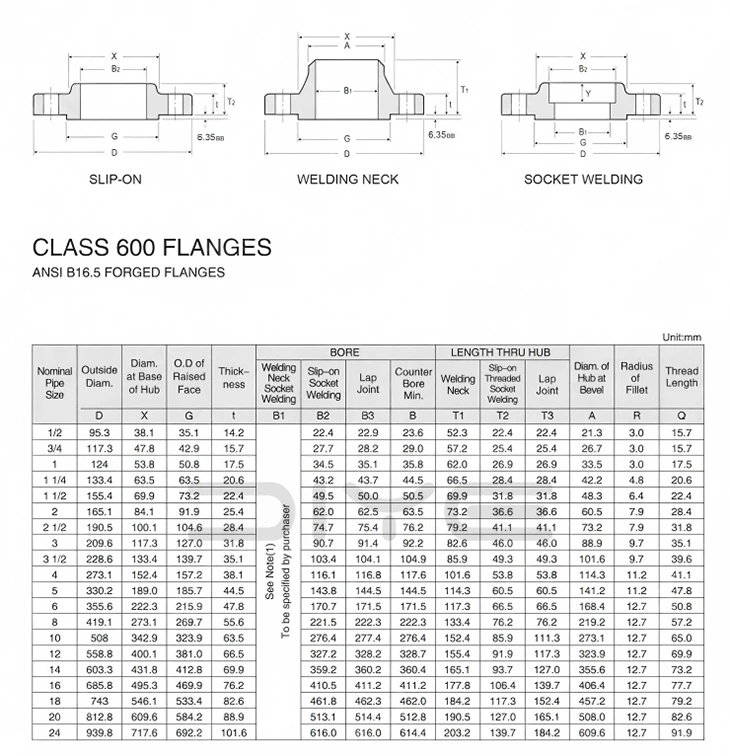

Tehnični parametri

pogosta vprašanja

V: Ali je mogoče zamenjati ameriški standardni razred prirobnice in kitajski standardni PN?

O: Ni jih mogoče neposredno zamenjati. Razred se nanaša na ameriško standardno oceno tlaka, ki se razlikuje od sistema nazivnega tlaka PN. Zunanji premer, luknje za vijake in mere tesnilne površine se ne ujemajo, zato je njihovo mešanje in povezovanje strogo prepovedano.

V: Kaj je NPS v ameriških standardnih prirobnicah? Kako ustreza DN?

O: NPS se nanaša na ameriški standardni nazivni premer (palci). Na primer, NPS2 = DN50. To je samo za referenco. Med namestitvijo in naročanjem je treba dosledno upoštevati razred NPS + in ni mogoče zanašati samo na DN.

V: Kakšne so razlike med prirobnicami WN in SO?

A: Prirobnica z varjenim vratom WN: kovanje z dolgim ​​vratom, varjenje s popolnim prebojem, odporno na visoke temperature in visok tlak, odporno na vibracije, uporablja se za glavne cevovode, tlačne posode, vnetljive in eksplozivne medije;

SO prirobnica brez vratu: čepno varjenje s kratkim vratom, enostavna namestitev, nizki stroški, primerno samo za srednji in nizki tlak, normalno temperaturo, navadne procesne cevovode.

V: Kakšno jekleno cev je treba uporabiti z ameriškimi standardnimi prirobnicami?

O: Ogljikovo jeklo uporablja brezšivne cevi ameriškega standarda ASTM A106/A53; Iz nerjavečega jekla se uporabljajo cevi serije ASTM A312.
