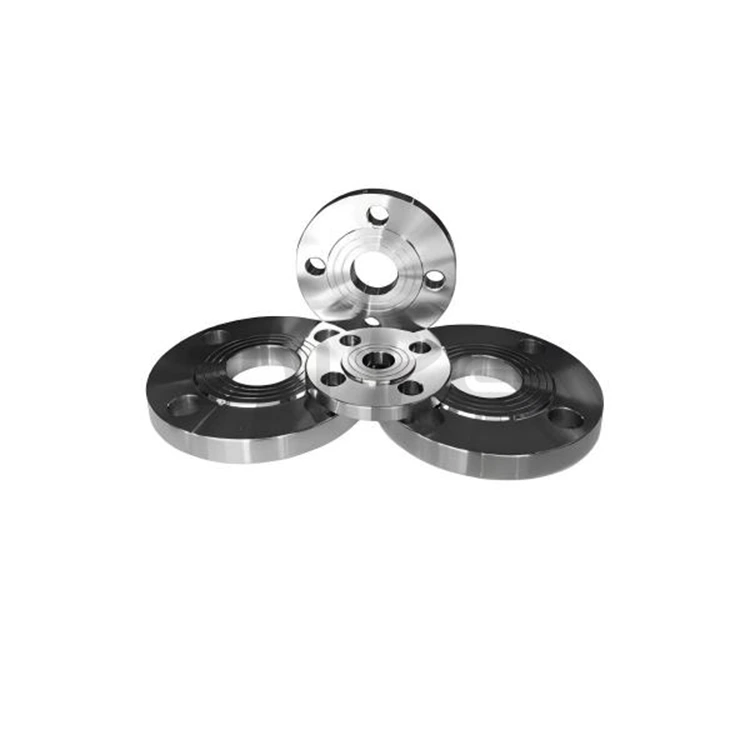

GOST 12820-80 Prirobnica

Naša prirobnica GOST 12820-80 je izdelana na podlagi dveh osnovnih standardnih sistemov GOST, ki tvorita popoln tehnični sistem, združljiv tako s tradicionalnimi ruskimi specifikacijami cevovodov kot naslednje generacije:

1. GOST 12820-80: Klasični standard posebej za srednje in nizkotlačne jeklene drsne prirobnice, primerne za PN 0,1–2,5MPa, DN10–1600, predvsem opremljene s tesnilnimi površinami RF/FF, ki se pogosto uporabljajo v običajnih komunalnih in splošnih industrijskih cevovodih.

2. GOST 33259-2015: Nov univerzalni glavni standard, ki nadomešča stari standard in zajema vse nazivne vrednosti tlaka (PN1–250) in vse vrste prirobnic, vključno z natikači, privarjenim vratom, ohlapno prirobnico in slepo prirobnico, ki ustreza potrebam visokotlačnih in raznolikih projektov.

Osnovni parametri izdelka

1. Razpon tlaka in premera

- Nazivni tlak (PN): 6 stopenj (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), ki pokrivajo delovne pogoje od 0,1 do 2,5 MPa.

- Nazivni premer (DN): DN10–1600 (½"–64"), ki ustreza glavnim specifikacijam industrijskih cevovodov.

2. Vrsta tesnilne površine

- Standardni tip: RF (dvignjena stran, tip 02) z vodno črto, hrapavost Ra≤3,2μm; FF (ravna ploskev, tip 01) poravnana z ravnino prirobnice.

- Izbirni tipi: MFM (dvignjena stran), TG (pero in utori), primerni za visokotlačna/jedka okolja.

3. Izbira materiala

Uporablja glavne ruske standarde in mednarodne enakovredne materiale v skladu s standardom GOST 12816-80:

- Nerjaveče jeklo: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Ogljikovo jeklo: St20, St35; Nizkolegirano jeklo: 16Mn.

Proizvodnja in zagotavljanje kakovosti

1. Nadzor proizvodnje

- Dimenzijska natančnost, vključno z zunanjim premerom, notranjim premerom, sredinsko razdaljo luknje za vijake, debelino in višino tesnilne površine, se strogo drži standardnih tabel;

- Napredni postopki CNC obdelave in kovanja zagotavljajo stabilno delovanje izdelka in visoko doslednost.

2. Inšpekcija kakovosti

- Pregled celotnega elementa: vizualni pregled, merjenje dimenzij in hidrostatični preskus 1,5-kratnega nazivnega tlaka;

- Popolno certificiranje: certifikat o materialu GOST, certifikat EAC in poročilo o pregledu kakovosti so na voljo za vsako serijo.

Vrsta prirobnice:

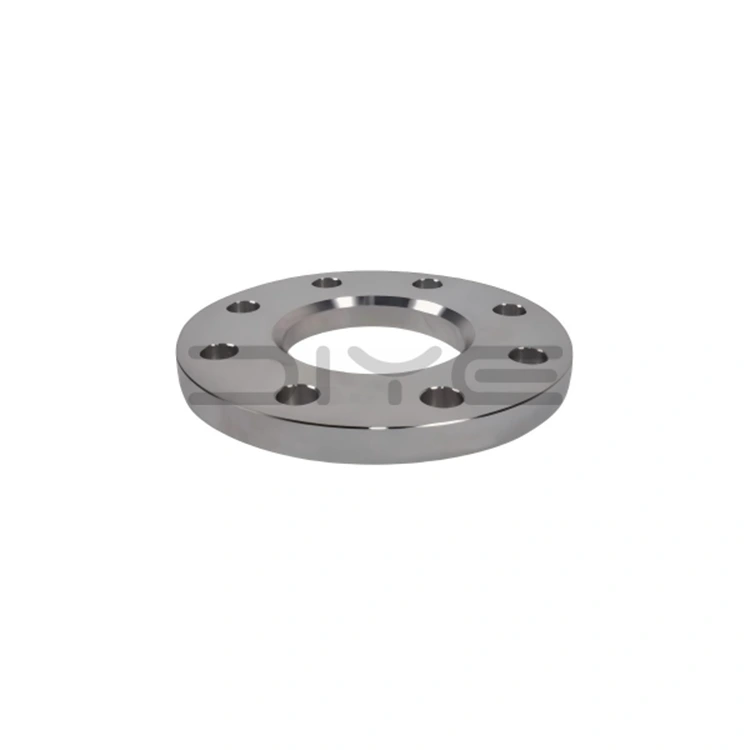

1. 01: Ploska prirobnica (PL, tip jedra GOST 12820-80)

2. 02: Prirobnica vtičnice (SO)

3. 03: Ohlapna prirobnica (LJ)

4. 04: Ohlapna čelna prirobnica (LJ)

5. 05: Čelna prirobnica (WN, v skladu z GOST 12821-80)

6. 06: Slepa prirobnica (BL)

Prilagajanje in podporne storitve:

1. Nestandardna prilagoditev: velikost, material in tesnilno površino je mogoče prilagoditi glede na projektne risbe;

2. Dobava na enem mestu: Zagotavlja ujemajoče se pritrdilne elemente in tesnila GOST, kar poenostavlja postopek nabave in zagotavlja združljivost;

3. Prilagodljivost trga: izdelki so popolnoma v skladu s tržnimi standardi Rusije in SND, primerni za dolgoročne projekte in zunanjetrgovinsko sodelovanje.

Prirobnica DIYE VALVE GOST 12820-80 združuje profesionalno proizvodnjo, skladnost s standardi in zanesljivo kakovost, zaradi česar je prednostni izdelek za nizkotlačne in srednjetlačne cevovodne povezave na trgih Rusije, CIS in Srednje Azije. Držimo se načela kakovosti v prvi vrsti in predvsem strank, zagotavljamo stabilno oskrbo in tehnično podporo našim globalnim partnerjem.

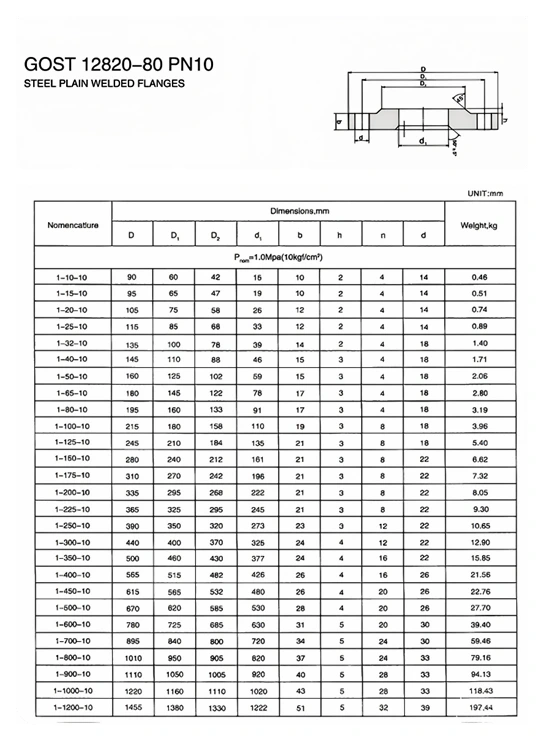

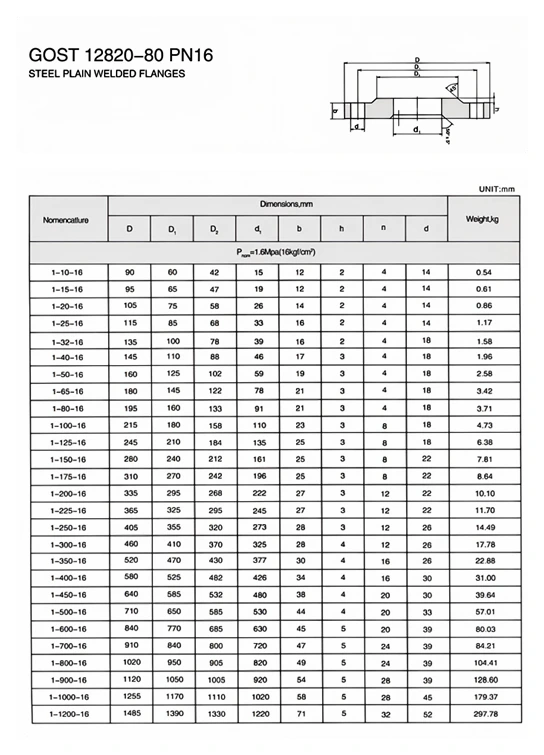

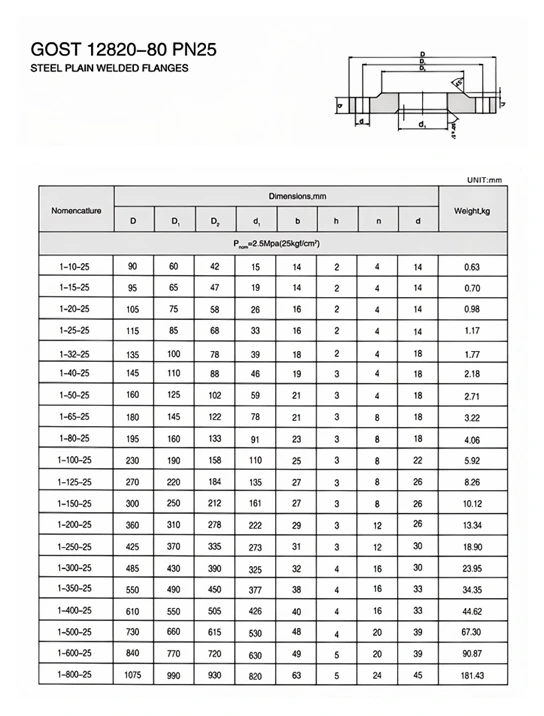

Tehnične specifikacije

pogosta vprašanja

V: Kateri so skupni osnovni standardi za prirobnice GOST 12820-80?

A: GOST 12820-80 je klasičen stari standard, specializiran za srednje in nizkotlačne jeklene prirobnice; GOST 33259-2015 je nova različica splošnega glavnega standarda, ki v celoti nadomešča stari sistem, zajema vse ravni tlaka in vse vrste prirobnic ter se povezuje s sodobnimi ruskimi podjetji in projekti certificiranja EAC.

V: Ali je mogoče oba standarda zamenjati in združiti drug z drugim?

A: Konvencionalne velikosti so združljive, vendar za visok tlak, tesnilno površino, debelino stene in parametre vijakov prevlada GOST 33259-2015; GOST 12820-80 se lahko uporablja za vzdrževanje stare opreme, novi standard iz leta 2015 pa je treba izvajati za nove gradbene projekte.

V: Kako izbrati med GOST drsnimi prirobnicami in prirobnicami z varjenim vratom?

O: Prirobnice GOST 12820-80 so primerne za normalno temperaturo, srednji in nizek tlak, splošno oskrbo z vodo in drenažne/procesne cevovode; Prirobnice z varjenim vratom GOST 33259-2015 so odporne na visoke temperature in visok pritisk, antivibracijske in se uporabljajo za cevovode za nafto in plin, kemično industrijo, glavno paro in druge cevovode z visokim tveganjem.

V: Katere so običajne vrste tesnilnih površin prirobnic GOST 12820-80?

A: RF (privzdignjena ploskev, najpogosteje uporabljena), FF (ploska ploskev), MFM (moško-ženska ploskev), TG (jezična in utorna ploskev), RJ (obročasta ploskev, vrhunska konfiguracija novega standarda, namenjena kovinskemu tesnjenju pri visoki temperaturi in visokem tlaku).

V: Kateri cevovodi in vijaki se ujemajo s prirobnicami GOST 12820-80?

O: Ujema se s standardnimi jeklenimi cevmi GOST in posebnimi vijaki in maticami GOST. Tesnila so izbrana med gumijastimi tesnili standarda GOST, spiralno navitimi tesnili in kovinskimi obročnimi tesnili. Celoten komplet ujemanja preprečuje puščanje.
