A zaporni ventil iz kovanega jeklaje industrijski izolacijski ventil, zasnovan za zagon ali zaustavitev pretoka tekočine z navpičnim premikanjem vrat v pretočni kanal ali iz njega. Zaradi njegovih kovanih komponent, ki vsebujejo pritisk, možnosti kompaktne konstrukcije in razpoložljivosti v različnih materialih in razredih tlaka je praktična izbira za zahtevne cevovodne sisteme, vključno z naftnimi in plinskimi objekti, elektrarnami, enotami za kemično obdelavo in aplikacijami s paro.
Vendar pa izbira pravega ventila vključuje več kot le izbiro nazivne velikosti cevi. Kupci morajo oceniti delovni tlak, temperaturo, združljivost tekočin, končne povezave, veljavne standarde in zahteve glede vzdrževanja. Ta priročnik pojasnjuje, kako delujejo zaporni ventili iz kovanega jekla, kje se uporabljajo in kako določiti primeren izdelek za zanesljivo dolgoročno storitev.
Kazalo
- Kaj je zaporni ventil iz kovanega jekla?
- Kako deluje zasun iz kovanega jekla?
- Katere so njegove glavne prednosti?
- Kje se uporabljajo zasuni iz kovanega jekla?
- Kateri materiali so na voljo?
- Katere vrste in končne povezave so na voljo?
- Kako se primerja z zapornim ventilom iz litega jekla?
- Kako lahko kupci izberejo pravi ventil?
- Kako naj bo nameščen in vzdrževan?
- Katerim pogostim napakam pri nakupu se je treba izogniti?
- Pogosto zastavljena vprašanja
1. Kaj je zaporni ventil iz kovanega jekla?

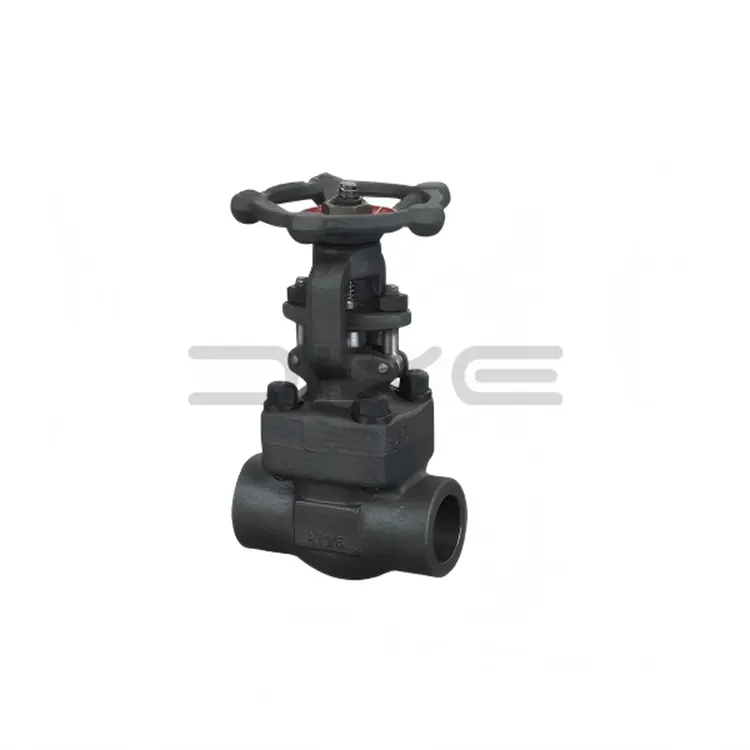

Zaporni ventil iz kovanega jekla je mehanski ventil, katerega ohišje in, odvisno od izvedbe, drugi deli, ki zadržujejo tlak, so izdelani iz kovanega jekla. Med kovanjem se segreta kovina oblikuje pod pritiskom. Ta postopek lahko proizvede razmeroma enotno strukturo materiala in zmanjša vrste notranjih diskontinuitet, povezanih z nekaterimi postopki litja, čeprav je končna kakovost še vedno odvisna od specifikacij materiala, prakse kovanja, toplotne obdelave, strojne obdelave in pregleda.
Krmilniki ventila tečejo skozi premična vrata, ki se običajno imenujejo klin. Ko je ventil popolnoma odprt, se vrata premaknejo stran od glavnega pretočnega prehoda. Ko je popolnoma zaprt, se ujame s sedežnimi površinami in prekine pretok.
Zaporni ventili iz kovanega jekla so običajno izbrani za industrijske cevovode z majhnim premerom in za delo pri višjem tlaku. Kompaktni ventili iz kovanega jekla so pogosto navedeni v API 602, odvisno od obsega standarda in izbrane zasnove izdelka.
2. Kako deluje zasun iz kovanega jekla?
Zaporni ventil iz kovanega jekla uporablja linearno premikanje vrat za zagotavljanje vklopno-izklopnega nadzora pretoka. Večina ročnih modelov deluje prek ročnega kolesa, povezanega z navojnim steblom. Odvisno od konstrukcije se steblo med delovanjem vidno dvigne ali ostane v fiksnem navpičnem položaju med vrtenjem za premikanje vrat.
Odpiranje ventila
Z obračanjem ročnega kolesa v smeri odpiranja se vrata premaknejo stran od sedežne površine. Ko vrata sprostijo pretočni prehod, lahko tekočina potuje skozi ventil z relativno malo ovirami v primerjavi s številnimi zasnovami dušilnih ventilov.
Zapiranje ventila
Z obračanjem ročnega kolesa v nasprotno smer se vrata premaknejo proti sedežem. Pravilno usklajene sedežne površine vzpostavijo predvideno funkcijo zapiranja, ko ventil doseže predpisani zaprti položaj.
Zakaj je delovni položaj pomemben
Zasuni so namenjeni predvsem za popolnoma odprto ali popolnoma zaprto delovanje. Če držite običajni zaporni ventil delno odprt dlje časa, lahko zaporne in sedežne površine izpostavite pretoku z visoko hitrostjo, vibracijam, eroziji in neenakomerni obrabi. Kadar je potrebna neprekinjena regulacija pretoka, je pogosto primernejši pravilno izbran krožni ventil ali regulacijski ventil.
Dejanski obratovalni navor ventila, zmogljivost pretoka in zmogljivost zapiranja so odvisni od njegove zasnove, dimenzij, razlike v tlaku, lastnosti tekočine in stanja. Kupci bi morali uporabiti dokumentacijo proizvajalca, namesto da predvidevajo, da vsi zaporni ventili iz kovanega jekla delujejo enako.
3. Katere so glavne prednosti zapornih ventilov iz kovanega jekla?
3.1 Moč za zahtevne storitve
Pravilno izdelane kovane komponente lahko nudijo ugodne mehanske lastnosti in konsistenco materiala. Zaradi tega je kovana jeklena konstrukcija privlačna za aplikacije, ki vključujejo povišane tlake, temperaturne spremembe in zahtevne delovne pogoje, kadar sta izbran material in zasnova ventila ustrezna.
3.2 Možnosti kompaktne namestitve
Številni kovani jekleni zaporni ventili so na voljo v kompaktnih konfiguracijah za procesne linije z majhnimi izvrtinami, pomožne cevi, priključke instrumentov, odtoke in zračnike. Njihove dimenzije so lahko uporabne tam, kjer je prostor za namestitev omejen.
3.3 Več možnosti izbire materiala
Glede na paleto izdelkov lahko kupci izberejo ogljikovo jeklo, nizkotemperaturno ogljikovo jeklo, legirano jeklo ali nerjavno jeklo. Ujemanje materiala s procesno tekočino in temperaturo pomaga obvladovati tveganja korozije, mehanske zahteve in življenjsko dobo.
3.4 Preprosta izolacijska funkcija
Mehanizem vrat je zasnovan za vklop-izklop in ne za stalno prilagajanje pretoka. V ustreznih aplikacijah to zagotavlja jasen namen delovanja in lahko poenostavi načrtovanje sistema.
3.5 Prilagodljive konfiguracije povezav
Glede na velikost ventila, tlačni razred, proizvajalca in konstrukcijski standard so lahko na voljo navojni priključki, priključki z vtičnico, sočelni zvari in prirobnice. Ta prilagodljivost omogoča inženirjem, da uskladijo ventil z obstoječimi cevovodi.
- Potencialno ugodna trdnost in strukturna konsistentnost zaradi ustrezne kovane konstrukcije.
- Kompaktne zasnove za izbrane aplikacije z majhnimi vrtinami.
- Možnosti materiala za različne zahteve glede tlaka, temperature in korozije.
- Praktična izolacija procesnih tekočin v združljivih sistemih.
- Možnosti povezave, ki podpirajo različne zahteve glede namestitve.
4. Kje se uporabljajo zasuni iz kovanega jekla?
Primernost kovanega jeklenega zapornega ventila je odvisna od delovnih pogojev in odobrene konstrukcijske specifikacije. Pogosta področja uporabe vključujejo naslednje.
Predelava nafte in plina
Ventili iz kovanega jekla se lahko namestijo v procesne cevovode, pomožne vode, mesta vzorčenja, odtoke in druga izolacijska mesta. Pred izbiro je treba določiti združljivost materialov, ocene tlaka in temperature ter morebitne zahteve za uporabo v kislih pogojih.
Sistemi za proizvodnjo električne energije in pare
Elektrarne uporabljajo izolacijske ventile v pomožnih storitvah, povezanih s paro, sistemih napajalne vode in drugih procesnih linijah. Delovanje pri visokih temperaturah zahteva skrbno oceno trdnosti materiala, vrednosti tlaka in temperature, tesnilnih materialov in termičnega kroženja.
Kemični in petrokemični objekti
Kemična obdelava lahko vključuje agresivne tekočine, povišane temperature ali nevarne medije. Morda bodo potrebne možnosti iz nerjavečega jekla ali ustrezne zlitine, vendar se noben material ne sme obravnavati kot univerzalno odporen proti koroziji. Združljivost mora biti potrjena za dejansko koncentracijo kemikalije, temperaturo in delovno okolje.
Industrijski pripomočki
Komprimirane naprave, vodni sistemi, toplotna oprema in splošni industrijski cevovodi lahko uporabljajo zaporne ventile iz kovanega jekla, kjer tlačni razred ventila, material in priključki izpolnjujejo zahteve projekta.
5. Kateri materiali so na voljo za zasunke iz kovanega jekla?
Izbira materiala vpliva na zadrževanje tlaka, temperaturno zmogljivost, odpornost proti koroziji in splošne zahteve glede vzdrževanja. Pogoste družine materialov vključujejo naslednje primere.
| Material | Tipične značilnosti | Premisleki pri izbiri |
|---|---|---|
| Ogljikovo jeklo ASTM A105 | Običajno kovano ogljikovo jeklo za splošne industrijske storitve | Preverite veljavno temperaturno območje, nazivni tlak in združljivost tekočine. |
| ASTM A350 LF2 | Kovano ogljikovo jeklo, namenjeno primerni uporabi pri nizkih temperaturah | Potrdite zahteve glede udarnega preskusa in najnižjo načrtovano temperaturo. |
| ASTM A182 F11 / F22 | Vrste legiranega jekla, ki se uporabljajo v izbranih storitvah pri povišanih temperaturah | Preverite veljavno toplotno obdelavo, razred materiala in mejne vrednosti tlaka in temperature. |
| ASTM A182 F304 / F316 | Možnosti iz nerjavečega jekla za izbrana korozivna okolja | Ocenite kemično združljivost, izpostavljenost kloridom in zahtevano odpornost proti koroziji. |
Ti primeri niso zamenljivi in tabela ni nadomestilo za odobreno specifikacijo materiala. Natančen razred mora biti na voljo v proizvajalčevem obsegu izdelkov in združljiv z veljavnim standardom oblikovanja ventila.
Ne spreglejte notranjih komponent
Samo material telesa ne določa celotne učinkovitosti ventila. Kupci bi morali pregledati tudi vrata ali zagozdo, drog, sedežne površine, embalažo, tesnilo pokrova motorja in druge sestavne dele, ki so v stiku z vodo ali so pod pritiskom. Materiali za obrezovanje in tesnila morajo biti primerni za tekočino in pričakovane pogoje delovanja.
6. Katere vrste in končne povezave so na voljo?
6.1 Konfiguracije pokrova motorja
Zasnova pokrova z vijaki uporablja pritrdilne elemente za povezavo pokrova z ohišjem ventila. Za nekatere aplikacije in serije izdelkov je lahko na voljo tlačno zaprta ali varjena konstrukcija pokrova. Ustrezna konfiguracija je odvisna od določenega standarda, tlačnega razreda, strategije vzdrževanja in zasnove proizvajalca.
6.2 Izvedbe z dvižnim steblom in brez dvižnega stebla
V konfiguraciji z dvigajočim se steblom se steblo premakne navzgor, ko se ventil odpre, kar operaterjem pomaga vizualno prepoznati položaj vrat. Razporeditev stebla brez dviganja ohranja zunanjo višino stebla relativno konstantno, kar je lahko uporabno, če je navpična razdalja omejena. Razpoložljive konfiguracije se razlikujejo glede na obliko.
6.3 Možnosti končne povezave
| Povezava | Tipična uporaba | Ključni premislek |
|---|---|---|
| Navojna | Združljivi cevni sistemi majhnega premera | Potrdite obliko navoja, velikost, način tesnjenja in veljavne omejitve tlaka. |
| Vtičnica zvara | Izbrani varjeni cevovodi majhnega premera | Preverite dimenzije vtičnice, varilne postopke in zahteve za namestitev. |
| Čelni zvar | Varjeni cevni sistemi, kjer je navedeno | Potrdite pripravo konca, združljivost debeline stene in zahteve glede varjenja. |
| S prirobnico | Cevni sistemi, ki zahtevajo ločljive povezave | Ujemajte dimenzije prirobnice, oblogo, tesnilo, vijake in stopnjo tlaka. |
Vsak priključek ni na voljo za vsako velikost ali tlačni razred. Nakupna specifikacija mora izrecno opredeliti zahtevano povezavo, namesto da bi se zanašala na splošni opis izdelka.
7. Kakšen je zasun iz kovanega jekla v primerjavi z zasunom iz litega jekla?
Glavna razlika je proizvodni proces, uporabljen za oblikovanje telesa ventila in drugih ustreznih komponent. Kovanje oblikuje trdno kovino pod pritiskom, medtem ko ulivanje oblikuje komponente z vlivanjem staljene kovine v kalup. Vsaka metoda lahko proizvede zanesljive ventile, če so zasnova, proizvodni nadzor, materiali in zahteve glede inšpekcije ustrezni.
| Primerjalni faktor | Zaporni ventil iz kovanega jekla | Zaporni ventil iz litega jekla |
|---|---|---|
| Postopek izdelave | Kovina se oblikuje s kovanjem. | Staljena kovina se oblikuje v kalupu. |
| Skupno pozicioniranje izdelkov | Kompaktne aplikacije z majhnimi izvrtinami, vključno s številnimi visokotlačnimi oblikami. | Pogosto se uporablja za ventile večjih velikosti in široko paleto industrijskih cevovodnih sistemov. |
| Struktura materiala | Lahko zagotovi ugoden pretok zrn in konsistenco materiala. | Kakovost je odvisna od zasnove ulitka, nadzora procesa in pregleda napak. |
| Prilagodljivost oblikovanja | Odvisno od zmogljivosti kovanja, geometrije in zahtev glede obdelave. | Lahko se prilagodi zapletenim oblikam in večjim telesnim konfiguracijam. |
| Prednost pri izbiri | Upoštevajte kakovost kovanja, standard oblikovanja, velikost in pogoje uporabe. | Upoštevajte kakovost ulivanja, standard oblikovanja, velikost in pogoje uporabe. |
Nobena konstrukcija ni samodejno najboljša izbira za vsako aplikacijo. Kovani ventil je morda bolj primeren za kompakten visokotlačni vod, medtem ko je lit ventil morda bolj praktičen za sistem z večjo izvrtino. Pravilna odločitev bi morala temeljiti na inženirskih zahtevah, odobrenih standardih, certifikaciji materiala in skupnih stroških življenjskega cikla in ne zgolj na terminologiji proizvodnje.
8. Kako lahko kupci izberejo pravi zasun iz kovanega jekla?
Za ekipe za nabavo lahko nepopolna specifikacija ventila povzroči zamude pred ponudbami, nepravilne dobave, težave pri namestitvi ali neprimerno delovanje. Pri pripravi povpraševanja uporabite naslednji kontrolni seznam.
Ko zahtevajo ponudbo od Wenzhou Diye Valve And Fittings Co., Ltd., lahko kupci uporabijo ta kontrolni seznam za organizacijo tehničnih zahtev in zmanjšanje tveganja ponovnega pojasnjevanja specifikacij.
Končno izbiro in odobritev ventila mora opraviti usposobljeno osebje glede na veljavno kodo za cevovode, specifikacijo projekta in dokumentacijo, ki jo je potrdil proizvajalec.
9. Kako je treba namestiti in vzdrževati zaporni ventil iz kovanega jekla?
Pred namestitvijo
- Preverite imensko ploščico, identifikacijo materiala, tlačni razred, velikost, končne povezave in specifikacijo nakupa.
- Preglejte ventil glede transportnih poškodb, kontaminacije, korozije ali poškodovanih tesnilnih površin.
- Preverite, ali je ventil združljiv s cevnim medijem in dejanskimi pogoji tlaka in temperature.
- Notranji prehod naj bo čist in do namestitve zaščitite izpostavljene konce.
Med namestitvijo
- Sledite proizvajalčevim navodilom za namestitev in veljavnim postopkom napeljave cevi.
- Poravnajte ventil s cevovodom, ne da bi morali prisiliti telo ali uporabiti ventil za popravljanje neporavnanosti cevi.
- Uporabite ustrezna tesnila, pritrdilne elemente, materiale za tesnjenje navojev in varilne postopke za izbrano povezavo.
- Preprečite, da bi vročina ali umazanija pri varjenju poškodovala notranje komponente, tesnila ali sedežne površine.
- Prepričajte se, da je ročno kolo ali aktuator mogoče varno upravljati in da je na voljo dovolj prostora za vzdrževanje.
Med rednim vzdrževanjem
Vzpostavite razpored inšpekcij na podlagi resnosti storitve, pogostosti delovanja, priporočil proizvajalca in varnostnih postopkov na mestu. Preverite zunanje puščanje okoli tesnila stebla in spoja pokrova, korozijo, neobičajno delovno odpornost in vidne poškodbe. Raziščite morebitno izgubo zmogljivosti zapiranja, preden postane večji operativni problem.
Pred inšpekcijskim pregledom ali vzdrževanjem izolirajte sistem, zmanjšajte tlak, po potrebi izpraznite ali odzračite ustrezni del in preverite varne pogoje. Nikoli ne popustite delov, ki so pod pritiskom, medtem ko je ventil pod tlakom. Nevarne tekočine, visoke temperature in ujeti tlak zahtevajo ustrezen nadzor in usposobljeno osebje.
10. Katerim pogostim napakam pri nakupu se je treba izogniti?
Izbira samo glede na tlačni razred
Tlačni razred ne predstavlja enega univerzalnega dovoljenega tlaka pri vsaki temperaturi. Potrdite oceno tlaka in temperature, specifično za material, in omejitve celotnega sklopa ventila.
Ignoriranje tekočine in notranjih materialov
Močno kovano ohišje ne more nadomestiti nezdružljivega stebla, sedeža, tesnila ali tesnila. Preglejte celoten popis materiala za predvideno storitev.
Uporaba zapornega ventila za neprekinjeno dušenje
Običajni zaporni ventili so zasnovani predvsem za izolacijo. Za neprekinjeno modulacijo razmislite o regulacijskem ventilu ali drugi zasnovi, posebej zasnovani za dušenje.
Ob predpostavki, da vsak proizvajalec ponuja enako konfiguracijo
Razponi velikosti, tlačni razredi, ureditev pokrova motorja, kombinacije oblog in končni priključki se razlikujejo glede na linijo izdelkov. Pred naročilom pridobite pisni podatkovni list in potrdite natančno konfiguracijo.
Spregled inšpekcijskih dokumentov
Za kritične aplikacije lahko nizka ponudba brez zahtevane sledljivosti materiala ali testne dokumentacije povzroči dodatno projektno tveganje. Pred nakupom določite zahteve glede dokumentacije.
Dobra praksa javnega naročanja se začne s popolno tehnično specifikacijo in konča s preverjanjem, ali dobavljeni ventil ustreza odobreni dokumentaciji.
11. Pogosto zastavljena vprašanja
Q1. Kaj je glavni namen zapornega ventila iz kovanega jekla?
Njegov glavni namen je izolirati cevovod tako, da omogoči ali ustavi pretok tekočine. Na splošno je namenjen za popolnoma odprto ali popolnoma zaprto delovanje in ne za neprekinjeno regulacijo pretoka.
Q2. Ali je zaporni ventil iz kovanega jekla primeren za visokotlačne aplikacije?
Lahko je primeren, če njegova zasnova, materiali, tlačni razred, temperaturne meje in končni priključki izpolnjujejo obratovalne zahteve. Dejanski dovoljeni tlak je treba preveriti z uporabo veljavnih tabel nazivnih vrednosti in potrjene dokumentacije izdelka.
Q3. Kaj je API 602?
API 602 je splošno določen standard za kompaktne jeklene vratne, kroglaste in povratne ventile v okviru opredeljenega obsega. Kupci morajo preveriti veljavno izdajo, tip ventila, obseg velikosti in zahteve projekta.
Q4. Kateri material je najboljši za zasun iz kovanega jekla?
Za vsako uporabo ni najboljšega materiala. ASTM A105 se običajno uporablja za ogljikova jekla, A350 LF2 za določene nizkotemperaturne storitve, legirana jekla za izbrane povišane temperature in nerjavna jekla za primerna korozivna okolja. Končna izbira je odvisna od pogojev postopka in veljavne specifikacije.
V5. Ali je mogoče za paro uporabiti zaporni ventil iz kovanega jekla?
Da, določene oblike in kombinacije materialov so primerne za uporabo s paro. Kupci morajo pred namestitvijo potrditi parni tlak, temperaturo, kakovost materiala, združljivost embalaže in tesnila ter veljavne vrednosti tlaka in temperature.
V6. Kakšna je razlika med zasunom iz kovanega in litega jekla?
Glavna razlika je proizvodni proces. Kovanje oblikuje trdno kovino pod pritiskom, medtem ko ulivanje oblikuje komponente iz staljene kovine. Oboje je lahko primerno, če so zahteve glede kakovosti izdelave, oblikovanja, nadzora in delovanja ustrezno obravnavane.
V7. Katero končno povezavo naj izberem?
Izbira je odvisna od velikosti cevi, tlačnega razreda, zasnove cevi, zahtev za namestitev in veljavnega standarda. Povezave z navojem in vtičnico so pogoste pri izbranih izvedbah z majhnimi izvrtinami, medtem ko lahko ureditve s sočelnim zvarom in prirobnico ustrezajo drugim sistemskim zahtevam.
V8. Kako lahko zmanjšam tveganje uhajanja?
Določite združljive materiale in tesnilne komponente, preverite zahtevane inšpekcijske in tlačne preizkuse, namestite ventil v skladu z navodili proizvajalca in vzpostavite rutinske inšpekcijske postopke. Preprečevanje puščanja je odvisno od celotne montaže in pravilnega delovanja.
V9. Katere podatke moram navesti, ko zahtevam ponudbo?
Navedite velikost ventila, količino, tlačni razred, delovni tlak in temperaturo, tekoči medij, materiale ohišja in obloge, končni priključek, veljavne standarde, zahtevane dokumente in cilj dostave. Podatkovni list ali specifikacija cevi lahko pomaga razjasniti tehnične zahteve.
V10. Kako lahko preverim, ali zaporni ventil iz kovanega jekla ustreza zahtevam mojega projekta?
Preglejte proizvajalčevo tehnično podatkovno listo, veljavne standarde oblikovanja, certifikate o materialih, informacije o dimenzijah, dokumentacijo o inšpekcijskih pregledih in tlačnih preizkusih ter vsa odobritve, specifične za projekt. Pred izdajo naročila potrdite vse kritične zahteve.
Zaključek
Zaporni ventil iz kovanega jekla lahko zagotovi zanesljivo izolacijo cevovoda, če so konstrukcija, material, nazivna vrednost tlaka in temperature ter vrsta povezave pravilno prilagojeni uporabi. Njegove kompaktne možnosti zasnove in razpoložljivost v več vrstah materialov omogočajo uporabo za izbrane naftne in plinske sisteme, proizvodnjo električne energije, kemično obdelavo, paro in industrijske sisteme.
Najbolj učinkovita nakupna odločitev presega ceno. Jasno opredeljene tehnične specifikacije, ustrezne inšpekcijske zahteve, preverjena združljivost materialov in pravilne namestitvene prakse pomagajo zmanjšati napake, ki se jim je mogoče izogniti, in podpirajo dolgoročno zanesljivost delovanja.
Za kupce, ki ocenjujejo zasune iz kovanega jekla, je sodelovanje z dobaviteljem, ki lahko razjasni konfiguracije izdelkov in zahteve glede dokumentacije, pomemben korak k uspešnemu projektu.
