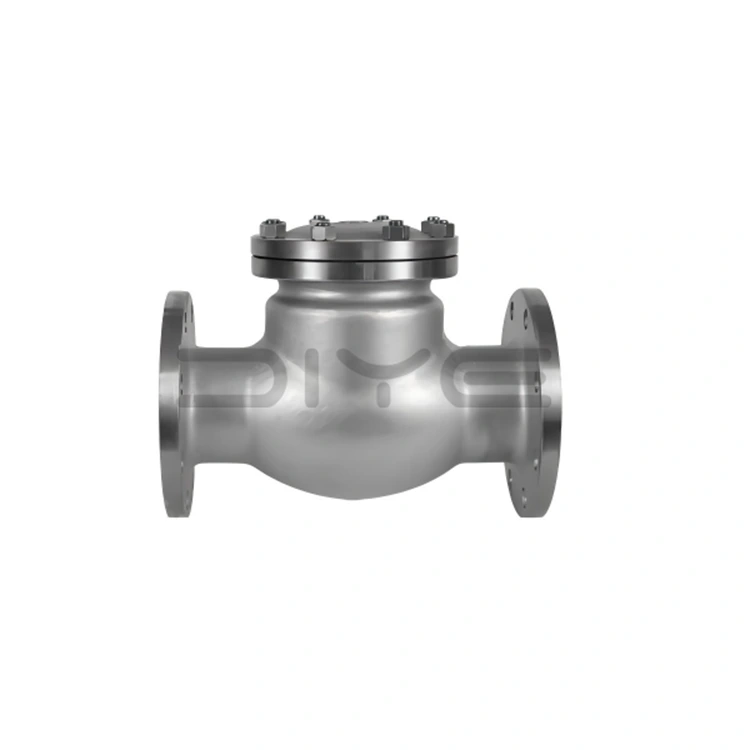

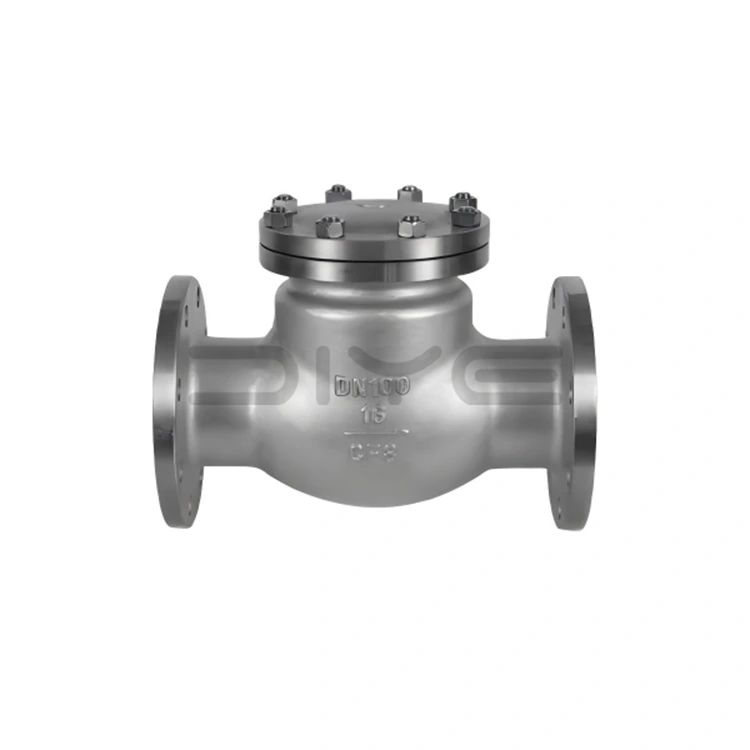

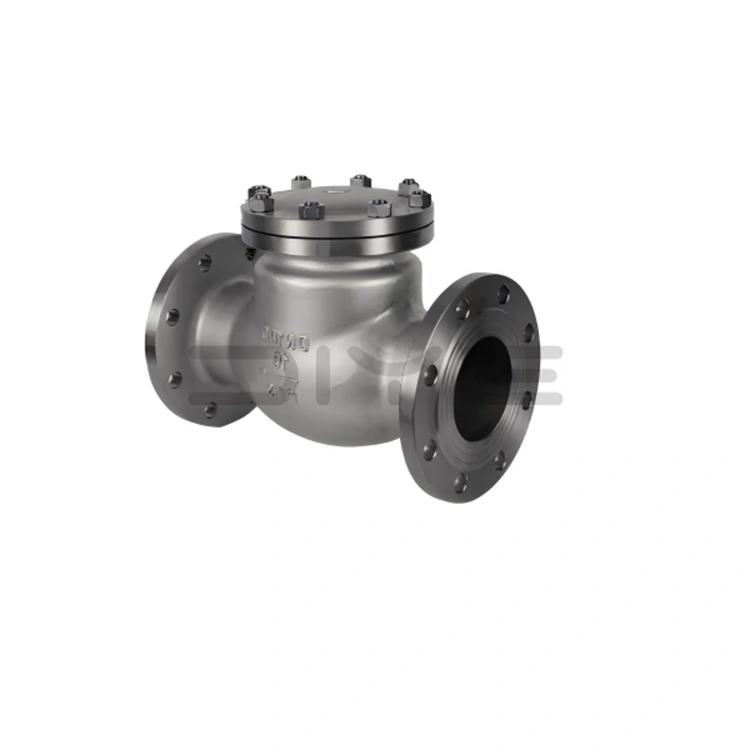

Nepovratni ventili z vrtljivo prirobnico DIN

DIYE DIN protipovratni ventili z nihajno prirobnico so natančno zasnovani avtomatski ventili, ki so popolnoma v skladu z osnovnimi nemškimi standardi, vključno z DIN 3356, DIN 3202 in DIN EN 1092-1. Ventili delujejo avtonomno na podlagi tlaka medija in ne potrebujejo zunanjih pogonov. Zagotavljajo zanesljiv mehanizem brez vzdrževanja, ki preprečuje katastrofalne posledice povratnega toka in ščiti kritično cevovodno infrastrukturo.

Načelo delovanja in glavne funkcije

1. Samodejno delovanje

Plošča ventila protipovratnih ventilov s prirobnico DIN se prosto odpre pod pritiskom naprej tekočega medija; ko se sistem ustavi, zmanjša tlak ali se pojavi nagnjenost k povratnemu toku, se kolut ventila takoj zapre pod lastno težo in protitlakom povratnega toka.

2. Glavne zaščitne funkcije

- Preprečevanje povratnega toka: tvori tesno tesnilo, ki preprečuje povratni tok medija.

- Zaščita pred vodnim udarcem: absorbira hidravlične udarce, kar bistveno zmanjša pritisk na cevovode in opremo.

- Zaščita sistema: ščiti črpalke, kompresorje, tlačne posode in toplotne izmenjevalnike pred poškodbami, ki jih povzročijo udarci povratnega tlaka.

Oblikovne značilnosti in tehnični parametri

1 Način povezave in standardi

Uporablja standardne prirobnične priključke DIN, kar poenostavi namestitev in vzdrževanje; strukturna dolžina je strogo v skladu s standardom DIN 3202.

2 Široka uporabnost in vsestranskost

Nepovratni ventili DIN z vrtljivo prirobnico pokrivajo celotno območje premerov od DN15 do DN1000; nazivni tlaki vključujejo PN10, PN16, PN25, PN40, PN63 in PN100, ki izpolnjujejo različne potrebe nizkotlačnih cevnih omrežij do visokotlačnih industrijskih procesnih sistemov.

3 Vrhunska struktura

Skrbno zasnovani pretočni kanali zmanjšajo izgubo tlaka; visoko natančne tesnilne površine zagotavljajo tesno in zanesljivo tesnjenje tudi pri nihanjih tlaka in različnih pogojih medija.

4. Združljivost medijev

Primerno za vodo, paro, naftne derivate in različne kisle, alkalne in jedke medije.

Scenariji uporabe in pokritost trga

Naši povratni ventili z vrtljivo prirobnico DIN so prednostni izdelek za nemške standardne cevne sisteme v Evropi in po svetu ter zagotavljajo stabilno enosmerno regulacijo pretoka v več zahtevnih panogah, vključno z:

1. Petrokemična in kemična predelovalna industrija

2. Industrija proizvodnje električne energije (toplotna in jedrska energija)

3. Metalurgija in rudarska industrija

4. Komunalna industrija oskrbe z vodo in odvodnjavanja

5. HVAC, plinski in pomorski inženiring

6. Mednarodni evropski standardni izvozni inženirski projekti

Proizvodnja in zagotavljanje kakovosti

1. Strokovne kvalifikacije in izkušnje: DIYE VALVE s pomočjo globokega strokovnega znanja in izkušenj dosega množično proizvodnjo vseh specifikacij povratnih ventilov DIN, kar zagotavlja stabilno in zanesljivo kakovost.

2. Skladnost z avtoritativnimi standardi: Vsak ventil uporablja nemške standardne materiale, postopke natančnega kovanja in je podvržen strogemu tlačnemu testiranju.

3. Garancija integritete: nudimo popolna poročila o preskusu materiala (MTR) in podatke o tovarniškem tlačnem preizkusu za vsako naročilo, kar zagotavlja popolno sledljivost in skladnost skozi celoten proces.

4. Rešitve po meri: poleg standardnih izdelkov profesionalno zagotavljamo storitve ventilov po meri z uporabo posebnih materialov in nestandardnih velikosti ter ponujamo rešitve dobave na enem mestu za kompleksne evropske in mednarodne inženirske projekte.

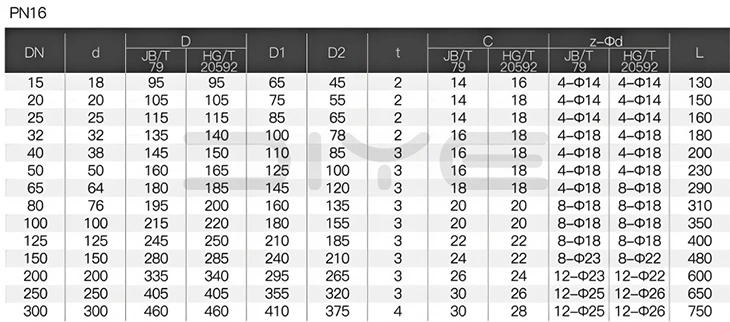

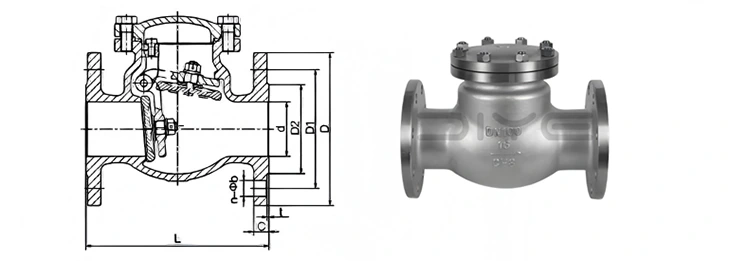

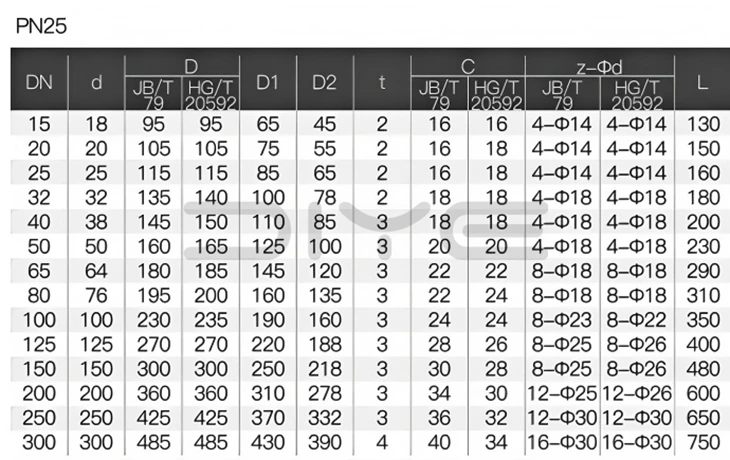

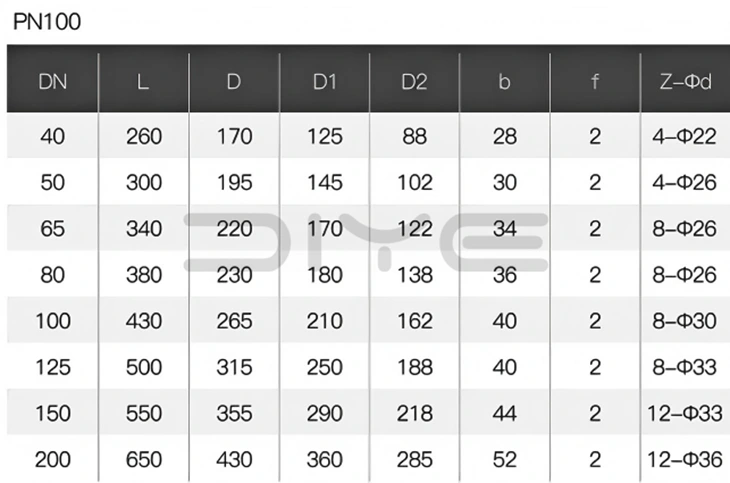

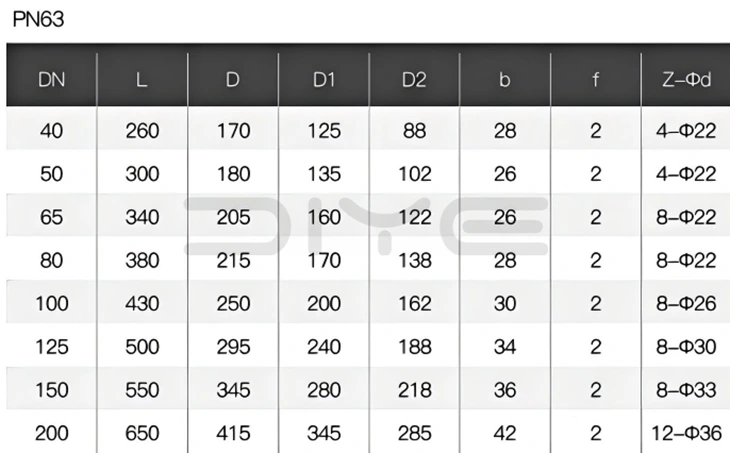

Tehnične risbe

pogosta vprašanja

V: Katerim osnovnim standardom ustrezajo povratni ventili DIN z vrtljivo prirobnico?

O: Sledijo predvsem DIN 3205, DIN 3206, DIN 3207, DIN 3351 in DIN 3352. Za prirobnične povezave izvajajo DIN EN 1090 / DIN EN 1091 / DIN EN 1092, kar zagotavlja popolno ujemanje in zamenljivost z nemškimi standardnimi cevovodi, prirobnicami in tesnili.

V:Kaj je treba upoštevati pri nameščanju povratnega ventila s prirobnico?

O: Preverite puščico smeri pretoka na ohišju ventila in namestite strogo v skladu s smerjo pretoka medija. Namestitev nazaj bo povzročila popolno blokado pretoka in izgubo funkcije preverjanja.

V: Zakaj je povratni ventil s prirobnico vedno nenormalen hrup in tresljaji?

O: To je večinoma posledica namestitve blizu komolca, prevelike hitrosti pretoka ali udarca diska ventila na omejevalnik. Priporočljivo je povečati ravni odsek cevi, preiti na strukturo počasnega zapiranja ali prilagoditi hitrost pretoka cevovoda.

V: Ali lahko zagotovite celoten komplet povratnih ventilov nemškega standarda DIN?

O: Kot izvorni proizvajalec Diye izdeluje nepovratne ventile DIN z vrtljivo prirobnico v vseh velikostih. Strojno obdelavo, tlačne preizkuse in označevanje izvajamo strogo v skladu z nemškimi standardi. Zagotovimo lahko celoten nabor poročil o materialih in podatke o tovarniških tlačnih preskusih ter podpiramo prilagajanje posebnih kalibrov in posebnih materialov.
